HZ-090 jednokovové měděné pouzdro Výrobci

Řada HZ-090 Vhodné pro rozsah a aplikaci

Řada HZ-090 je postavena na tenkostěnném pásku ze slitin mědi s vysokou hustotou. Ve srovnání s tradičními litými měděnými manžetami struktura válcovaných pásů zajišťuje smršťování poréznosti, zvyšuje nosnost a zlepšuje odolnost proti opotřebení a únavě Olejové otvory, důlky a drážky vyrábíme přímo na třecí ploše, takže každá objímka zadržuje mazivo a prodlužuje interval domazávání.

Tato pouzdra jsou vhodná pro střední až vysoké zatížení, střední až nízkou rychlost, vlhké a vysoké teploty. Typická zařízení zahrnují zdvihací zařízení, stavební a metalurgické stroje, lesnické a zemědělské nářadí, obráběcí stroje a součásti automobilového řízení nebo brzd.

Výběr materiálu a konstrukce

Slitinu a tloušťku stěny vybíráme z pracovního bodu, nikoli z výchozího katalogu. Třídy cínového bronzu poskytují nejvyšší zatížení a teplotní rozpětí; jakosti mosazi nabízejí dobrou obrobitelnost a odolnost vůči korozi tam, kde je zatížení mírné. Pás se válcuje na vysokou hustotu, poté se tvaruje a dokončuje se vzorem s vlastnostmi oleje, který vyžaduje aplikaci.

• Možnosti slitin: CuSn8P cínový bronz (QSn8-0,3 nebo QSn6,5-0,1) a CuZn31Si mosaz (H62 nebo H68).
• Konstrukce stěny: tenkostěnný válcovaný pás pro kompaktní montážní obálky; masivní bronz pro přírubové konstrukce a konstrukce s vysokým axiálním zatížením.

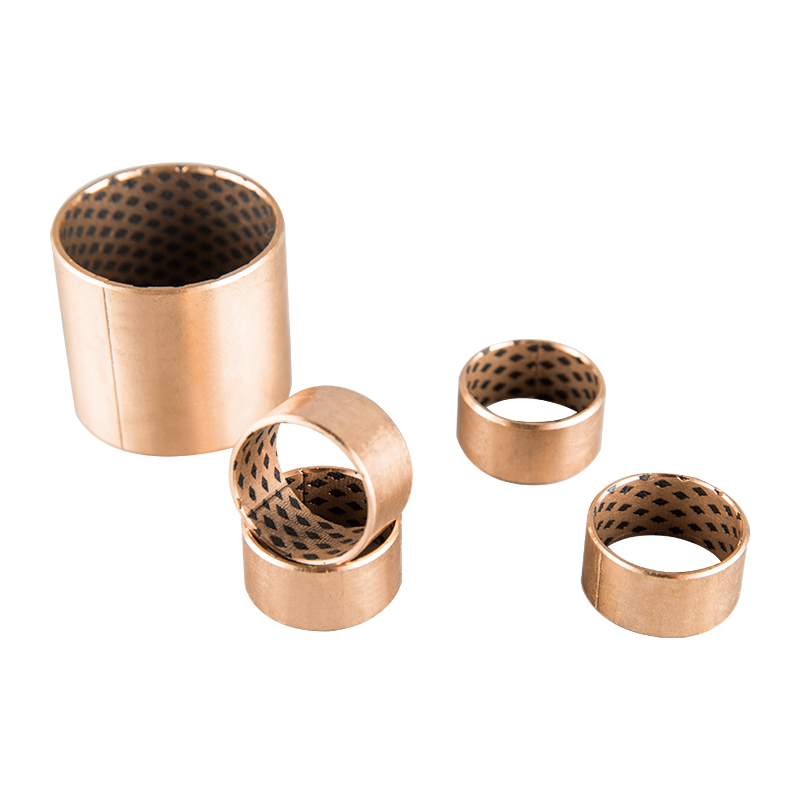

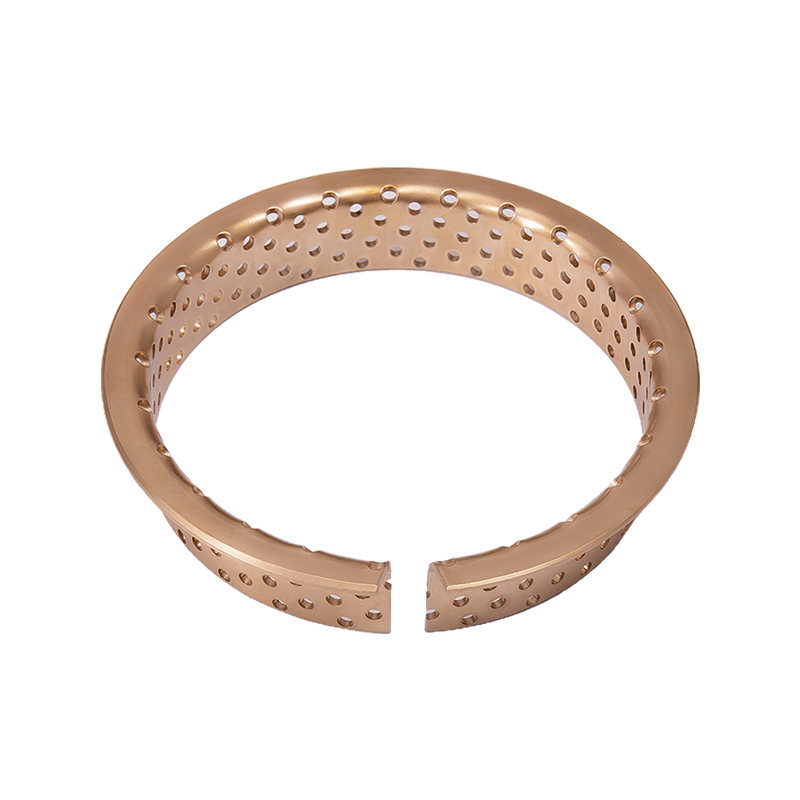

• Vlastnosti oleje: přímé olejové díry, drážky s diamantovým vzorem, děrované otvory, olejové jímky nebo hladké díry.
• Koncové formuláře: rovná objímka, objímka s přírubou, přítlačná deska, tlakové ložisko, prkno nebo kluzná deska.
• Montáž: lisované uložení do opracovaného pouzdra; mazivo se aplikuje před namontováním těsnění na obou koncích.

Kritické specifikace a provozní obálka

Níže uvedená tabulka shrnuje publikované výkonové limity pro hlavní podtypy HZ-090. Použijte její přizpůsobení zatížení pouzdra, rychlost a teplotu, než potvrdíme konečný výkres.

Konfigurace a přizpůsobení

Standardní produkty zahrnují rovná pouzdra, přítlačné desky a tlaková ložiska. Nestandardní práce zahrnují rovná pouzdra, opěrné desky, fošny, ložisková pouzdra, kluzné desky a sestavy ocelových pouzder. Vyrábíme olejové otvory, jámy a drážky tak, aby vyhovovaly způsobu mazání a úrovni znečištění místa.

U velkoobjemových programů vyrábíme vzorky do tří dnů a podporujeme denní produkci 500 000 kusů v celé továrně. Nástroje a matrice jsou uloženy ve firmě, což nám umožňuje upravit geometrii otvoru, stěny, příruby a drážky bez restartování procesního řetězce.

Kvalita, instalace a servis

Huazhou provozuje systém řízení kvality a je držitelem automobilové certifikace IATF16949 a národního uznání high-tech podniků. Vstupní pás, tvarovaná pouzdra a hotové vlastnosti oleje jsou před balením zkontrolovány podle schváleného výkresu.

• Instalace: zatlačte objímku do čistého pouzdra bez otřepů; před montáží koncových těsnění naneste mazivo.
• Přizpůsobit: ověřte tolerování vrtání pouzdra a hřídele podle výkresu, aby bylo možné tečení nebo deformaci vrtání.
• Údržba: olejové otvory a drážky zadržují mazivo, čímž se prodlužuje interval domazávání ve srovnání s hladkými bronzovými pouzdry.
• náhradní díly: náhradní pouzdra jsou vyráběna ze stejných nástrojů pro opakované objednávky.

Související rozsah ložisek

Tam, kde se pracovní cyklus vzdaluje od tukem mazaného bronzu, dodáváme sousední rodině produkty ze stejné továrny. Samomazná ložiska HZ-10 kryt bezúdržbových pozic, přitom Bimetalové kompozitní ložisko HZ-800 vyhovuje mazaným aplikacím s vyšším zatížením. Grafitová měděná pouzdra, axiální podložky a konstrukční plastová ložiska doplňují řadu pro sestavy ze smíšených materiálů.

Informace, které používáme ke konfiguraci vašeho řešení

Při přípravě návrhu pracujeme z níže uvedených aplikačních dat. Pokud již výkres existuje, citujeme proti němu a potvrzujeme vzor vlastností oleje a třídy slitin.

• Průměr hřídele, vrtání pouzdra a délka pouzdra nebo rozměry příruby.
• Radiální zatížení, axiální zatížení a zda je pohybově rotační nebo oscilační.
• Otáčky hřídele nebo frekvence zdvihů a výsledná hodnota PV.
• Rozsah provozních teplot a okolních podmínek (prach, vlhkost, mýto).
• Způsob mazání: pouze tukem, olejem nebo počátečním náplní.
• Požadovaný vzor s vlastnostmi oleje: otvory, diamantové drážky, důlky nebo hladké díry.
• Roční množství, velikost šarže a požadavky na balení nebo značení.

Často kladené otázky

Jaká je hlavní výhoda jednokovové měděné objímky HZ-090?

Tenkostěnná válcovaná pásová struktura šetří montážní prostor a bronzový materiál a zároveň poskytuje vysokou hustotu, žádnou smršťovací pórovitost a vysokou nosnost. Olejové otvory a drážky ukládají mazivo, čímž se prodlužuje interval mazání.

Která průmyslová odvětví využívají pouzdra HZ-090?

Jsou široce používány v zemědělských strojích stavebních a strojírenských strojích, automobilových řídicích a brzdových systémech, zdvihacích zařízeních, hutnictví, lesnictví a obráběcích strojích.

Může Huazhou vyrábět vlastní vzory olejových drážek a přírubové verze?

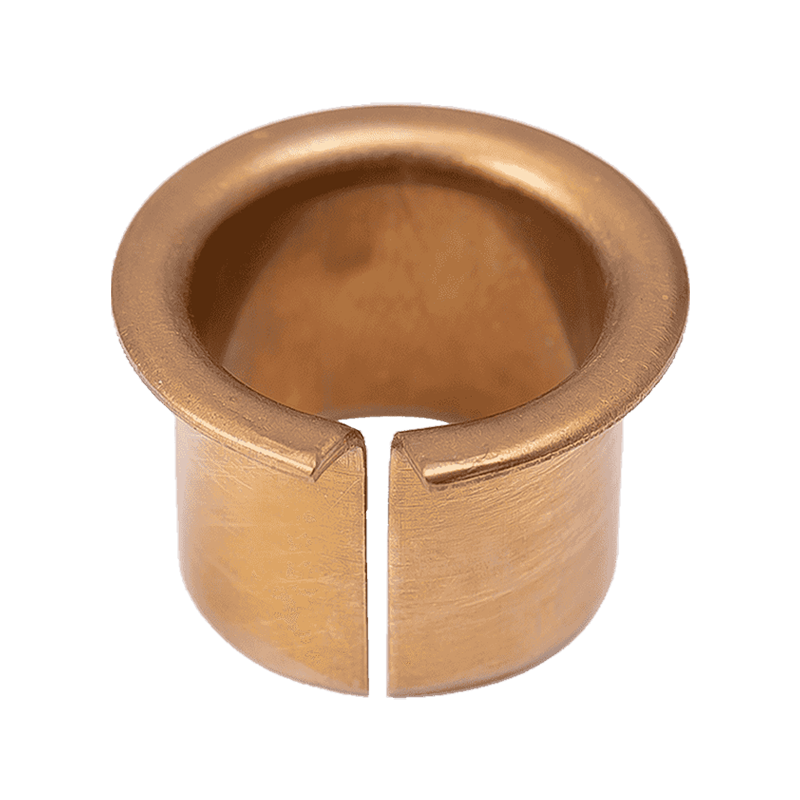

Ano. Na třecí ploše obrábíme olejové otvory, drážky s diamantovým vzorem, důlky a příruby. Verze s přírubou, jako je HZ090F, poskytují axiální umístění a zjednodušují instalaci do převodovek, čerpadel a dopravních systémů.

Jaký je rozdíl mezi HZ090 cínovým bronzem a HZ092 mosaznými pouzdry?

HZ090 používá cínový bronz CuSn8P s maximálním dynamickým zatížením 100 MPa a lineární rychlostí 2,5 m/s. HZ092 používá mosaz CuZn31Si s 90 MPa a 1,5 m/s, takže je vhodná pro polohy s nižším zatížením a nižší rychlostí, kde je užitečná odolnost mosazi proti korozi.

Mohu nabídnout o cenovou nabídku na pouzdro HZ-090?

Zašlete rozměry hřídele a skříně, otáčky, teplotu, způsob mazání a roční množství. Odpovídáme do 12 hodin od pracovního dne a můžeme vyrobit vzorky do tří dnů pro vyhodnocení.
