HZ-FR Bronzové drátěné ložisko PTFE měkké řemenové ložisko

Přehled produktu

FR je kompozitní materiál. je vyrobena z bronzového drátěného pletiva jako rám a pokrývá směs PTFE a jiného materiálu proti opotřebení speciálním slinováním. Má nízký koeficient tření a dobrý výkon proti opotřebení. Díky své pružnosti. může fungovat jako segregační film mezi dvěma ocelovými třecími povrchy, v této aplikaci má vynikající výkon bez vůle. neobjeví se žádný hluk, žádné mazání olejem, žádná údržba a žádné znečištění.

Rozsah aplikace

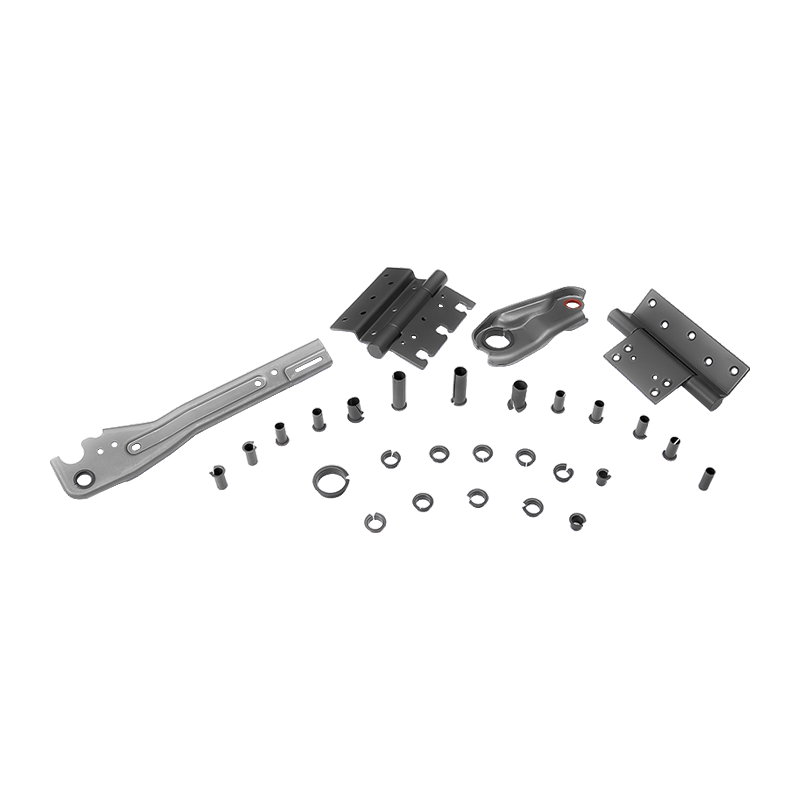

V současné době je široce používán v textilních strojích, kulových ložiskách, závěsech dveří automobilů a tak dále.

Technické datum

Výkonnostní index	Data
Maximální nosnost P	100 N/mm²
Koeficient tření μ	0,05-0,20
Pracovní teplota	40 ℃ ~ 280 ℃
Omezení rychlosti V	1,0 m/s

Technická podpora

Výběr ložisek

Pouzdro HZ vyvinulo druhy ložiskového materiálu podle různých pracovních podmínek, uživatel si může vybrat materiálovou základnu podle pracovního prostředí ložiska, zatížení, rychlosti, opotřebení, požadavku na odolnost, způsobu pohybu, instalace, nákladů na materiál atd.

Zatížení ložiska

Válcová pouzdra, přírubová pouzdra / přítlačná podložka

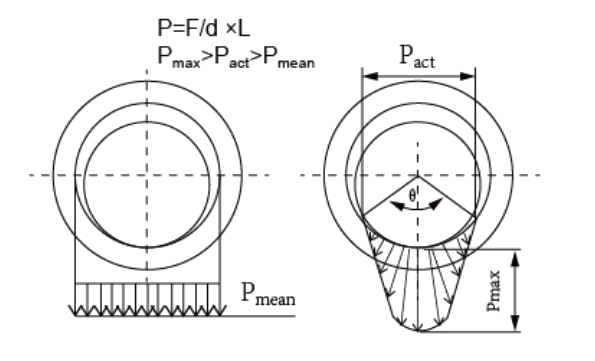

Jako faktor vůle zkosení pouzder, olejová drážka atd. Skutečné zatížení (Pact) je vyšší než teorie výpočtu (Pmean).

rychlost

Rotační pohyb / Oscilační pohyb / Reciproční pohyb

PV=PXV (N/mm2xm/s)

PV je součin specifického zatížení ložiska p a kluzné rychlosti V, což jsou velmi důležité konstrukční údaje. Doporučujeme navrhnout nižší hodnotu PV, která povede k delší životnosti. Také nepřekračujte max. zatížení materiálu, otáčky, tep. A pokud možno nižší.

Instalace posuvného pouzdra a pouzdra

Pouzdra HZ by měla být vyčištěna v petrolejové nebo naftové pěsti, ponořena do motorového oleje a poté vysušena. Když je pouzdro instalováno do pouzdra, ujistěte se, že se pouzdro neotáčí v pouzdru nebo se nepohybuje v axiálním směru a zároveň aby se vnější povrchová plocha plně dotýkala základního otvoru, obecně zaručte kontaktní plochu přes 7o%, čímž se zlepší nosnost a přenos třecího tepla. Vnitřní povrch pouzdra HZ je vyroben ze samomazného plastu, vnější povrch ocelová podložka, Koeficient tření oceli k oceli je větší než koeficient oceli k plastu, takže bychom měli zvolit lehké těsné uložení, které zabrání tomu, aby se pouzdro nápravy při práci pohybovalo v základně, a také zabrání tomu, aby se vnitřní otvory deformovaly a příliš velké kvůli velkému těsnému uložení vnějšího průměru.

Při vysokotlakých pracovních podmínkách je třeba se vyvarovat vnějšího kruhu pouzdra nápravy. Zde jsou doporučeny dva způsoby:

1. Zvětšete vnější průměr pouzdra nápravy a deformaci vnitřních otvorů lze kalibrovat pomocí kalibračního jádra.

2. Při instalaci aplikujte na pouzdro lepidlo ZY 801 Oxygen-hater, abyste posílili pevnost kombinace mezi pouzdrem nápravy a základním otvorem.

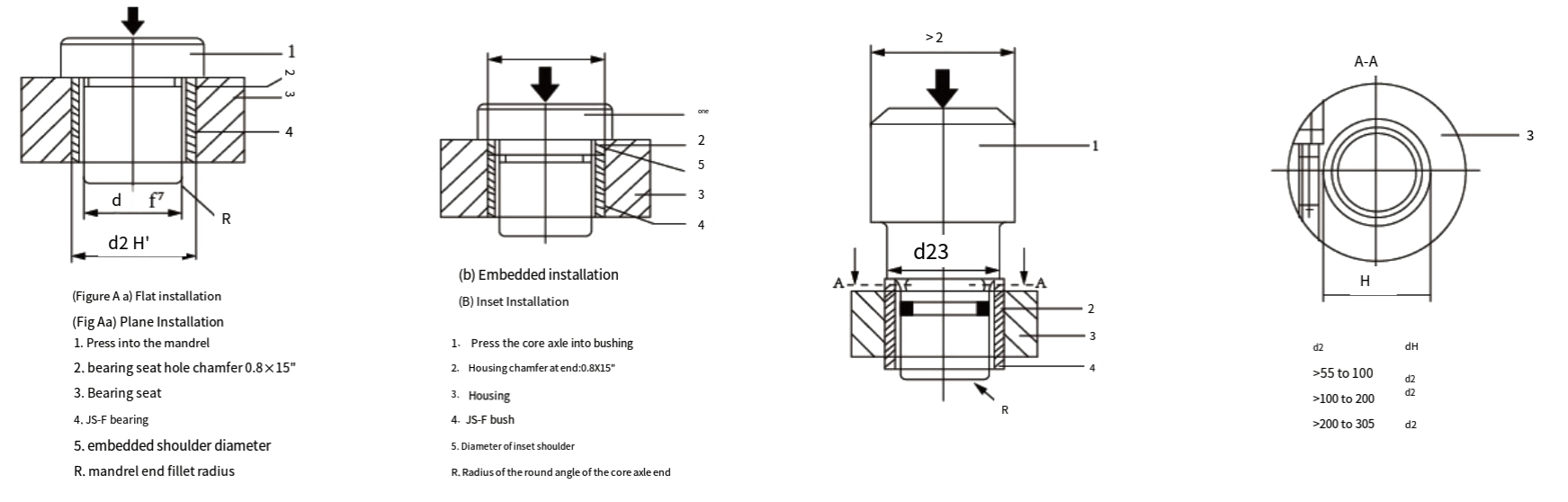

V případě pouzdra (vnější průměr < 55 mm) jemně a opatrně zatlačte pouzdro do pouzdra pomocí osy jádra s rukojetí.

U pouzdra (vnější průměr>55 mm) zatlačte pouzdro do pouzdra jemně a opatrně pomocí rukojeti s ramenem, „O“ kroužku a pomocného kroužku. Obr B. $ $
