Výrobci ložisek s hraničním mazáním HZ-20

Co je řada HZ-20 a kam se hodí

Ložiska HZ-20 jsou kluzná ložiska s omezeným mazáním. Kluzná vrstva POM nese hřídel, zatímco olejové jímky zadržují tukový film, který pomalu doplňuje oscilaci nebo rotaci, takže tření a interval přetrvávají nízké i při dlouhých domazávání. Konstrukce nahrazuje konvenční masivní bronzové objímky v mnoha polohách, snižuje náklady na materiál a zjednodušuje výměnu.

Řada vyhovuje normálním okolním teplotám a mírným povrchovým rychlostem. Typické povinnosti jsou kyvný nebo rotační pohyb při velkém zatížení při nízké rychlosti, což je přesně deset pracovních modelů, který se vyskytuje na válcovacích stolicích, nápravách nákladních automobilů, brzdových a závěsných čepech, kovacích obráběcích strojích, důlních a strojírenských strojích, hydroelektrických spojích, textilních strojích a tiskařských a barvících zařízeních.

Produktová řada HZ-20

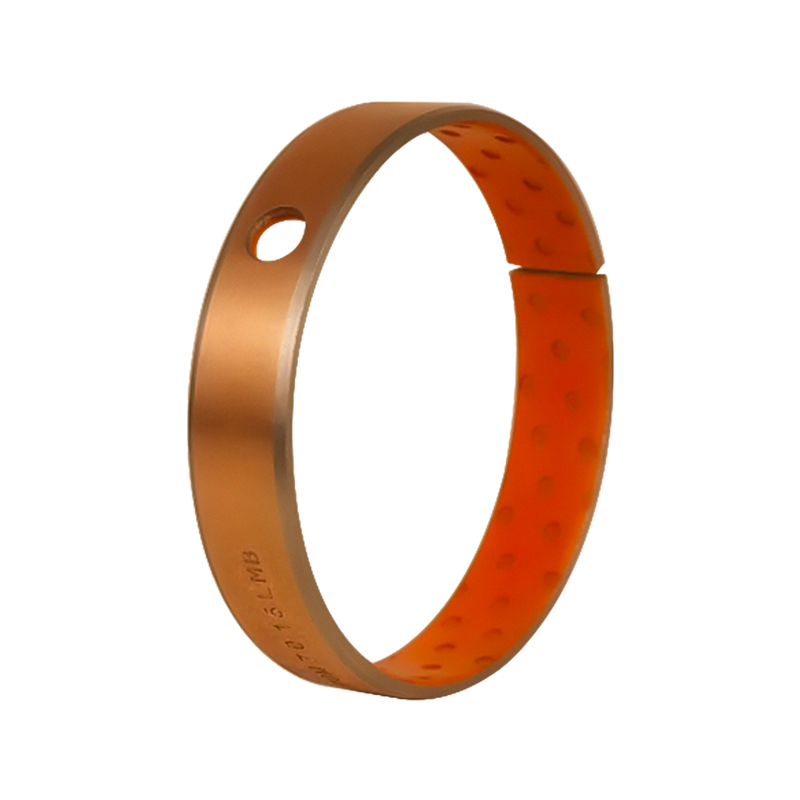

Dodáváme čtyři staardní varianty HZ-20, které sdílejí stejnou vrstvenou strukturu a liší se materiálem podkladu, barvou plní a chemií plní. Každé lze objednat jako přímé pouzdro, přírubové pouzdro, přítlačnou podložku nebo obrobený speciál.

Tam, kde projekt vyžaduje jinou zátěž, rychlost nebo prostředí, pokrývá naše širší řada kluzných ložisek Samomazná ložiska HZ-10 , Bimetalové kompozitní ložisko HZ-800 a HZ-JDB grafitová měděná manžeta možnosti, takže můžeme přizpůsobit materiál povinnosti spíše než nutit jednu sérii do každé pozice.

Technické parametry

Níže publikované limity platí pro standardní konstrukci HZ-20 a definují pracovní obálku, kterou používáme při kontrole aplikace.

• Maximální dynamické zatížení: 70 MPa
• Maximální statické zatížení: 140 MPa
• Provozní teplota: -40 °C až 120 °C
• Maximální lineární rychlost: 2,5 m/s
• Maximální hodnota PV: 2,8 MPa·m/s
• Koeficient tření: 0,06–0,12
• Tloušťka kluzné vrstvy: 0,3–0,5 mm, přesně obrobitelné pro zlepšení přesnosti

Protože vrstva POM neabsorbuje vodu ani olej, zůstávají stabilní ve vlhkém nebo zaolejovaném prostředí. Kluzná vrstva může být opatřena olejovými otvory nebo drážkami, takže mazivo může být zavedeno podle plánovaného plánu tam, kde to vyžaduje provoz.

Konfigurace a přizpůsobení

Ložiska HZ-20 vyrábíme na rozměry hřídele a pouzdra sestavy, nejen na katalogové velikosti. Standardní konfigurace zahrnují rovná válcová pouzdra, přírubová pouzdra pro axiální umístění, přítlačné podložky pro čelní kontakt a dělené nebo obráběné varianty pro dodatečné vybavení.

• Vrtání, vnější průměr, délka a tloušťka stěny podle výkresu
• Průměr příruby, tloušťka příruby a poloměry rohů
• Olejové otvory, olejové drážky nebo hladká kluzná plocha
• Barva a chemie plní, včetně bezolovnatých tříd pro ekologické požadavky
• Sražení hran a náběhové rádiusy pro lisované tvarovky
• Obrobený otvor nebo čelo po tváření tam, kde je vyžadována větší přesnost

Poznámky k instalaci a údržbě

Ložiska HZ-20 jsou běžně zalisována do opracovaného pouzdra. Správný přesah drží pouzdro bez rozdrcení vrstvy POM a lehký mazací film při montáži pomáhá prvnímu cyklům záběhu. Povrchová úprava hřídele a tvrdost ovlivňující životnost stejně jako ložisko samotné, proto došlo k přezkoumání, když došlo k opakovanému opotřebení.

Po instalaci olejové jímky postupně uvolňují mazivo a prodlužují interval mezi aplikacemi maziva. Na válcovnách to snižuje frekvenci doplňování paliva a zjednodušuje postupy výměny. Tam, kde linka běží aktuálně, doporučujeme určený interval inspekcí založený na skutečném zatížení, rychlosti a teplotě spíše než pevný kalendář.

Výrobní a kvalitativní přístup

Technologie Zhejiang Huazhou působí z Nanxun, Huzhou, s výrobní plochou 30 000 m², více než 280 sad speciálního vybavení a 50 automatických výrobních linek. Náš proces zahrnuje navíjení, děrování, automatické srážení hran, automatické navíjení a slinování surovin s podporou velkého inventáře forem a více než 150 technických pracovníků. Výroba vzorků je obvykle dokončena do tří dnů s denním produktem 500 000 kusů.

Jsme držiteli certifikace automobilové kvality IATF 16949, národního statutu high-tech podniku a certifikátu systému řízení kvality a naše produkty používají výrobci automobilů a strojů v Číně a exportují do Ruska, Malajsie, Rumunska, Iráku a na další trhy.

Informace, které používáme ke konfiguraci vašeho řešení

K přípravě návrhu a nabídky potřebujeme pracovní bod a rozhraní, nikoli obecný popis. Následující vstupy nám umožňují potvrdit model, rozměry a jakýkoli krok obrábění.

Často kladené otázky

Jaký je rozdíl mezi HZ-20 a masivním bronzovým pouzdrem?

HZ-20 používá tenkou ocelovou podložku s mezivrstvou ze slinutého bronzu a kluzným povrchem POM ale plného bronzu. Vyznačuje se podobným provozem při nízkých otáčkách a středním zatížení při nižších nákladech na materiál a olejové jímky provádějí interval mezi aplikacemi maziva.

Mohou ložiska HZ-20 běžet bez jakéhokoli mazání?

Jsou hraničně mazané, neběží zcela nasucho. Je vyžadován mazací film, ale olejové jímky jej uvolňují postupně, takže intervaly domazávání jsou delší než u běžné bronzové manžety.

Která třída plní by se měla použít tam, kde je omezeno používání olova?

HZ2B (modrá) a HZ2Y (žlutá) používají plniva bez obsahu Pb a vyhovují aplikacím s environmentálními omezeními. HZ2X (černá) používá olovnaté plnivo a je určeno pro automobilové podvozky, kovářské, hutnické a důlní pozice.

Můžete vyrobit nestandardní velikosti a přírubové verze?

Ano. Obrábíme podle výkresů zákazníka, včetně přírubových pouzder, přítlačných podložek, dělených pouzder a speciálních rozměrů vrtání nebo příruby a můžeme přidat olejové otvory nebo drážky podle plánu mazání.

Jak rychle mohou být vzorky dodány?

Výroba vzorku je obvykle dokončena do tří dnů od potvrzení výkresu. Naše denní výstupní kapacita je 500 000 kusů, což podporuje výrobu prototypů i objemové výrobní zakázky.
