Výhody a použití

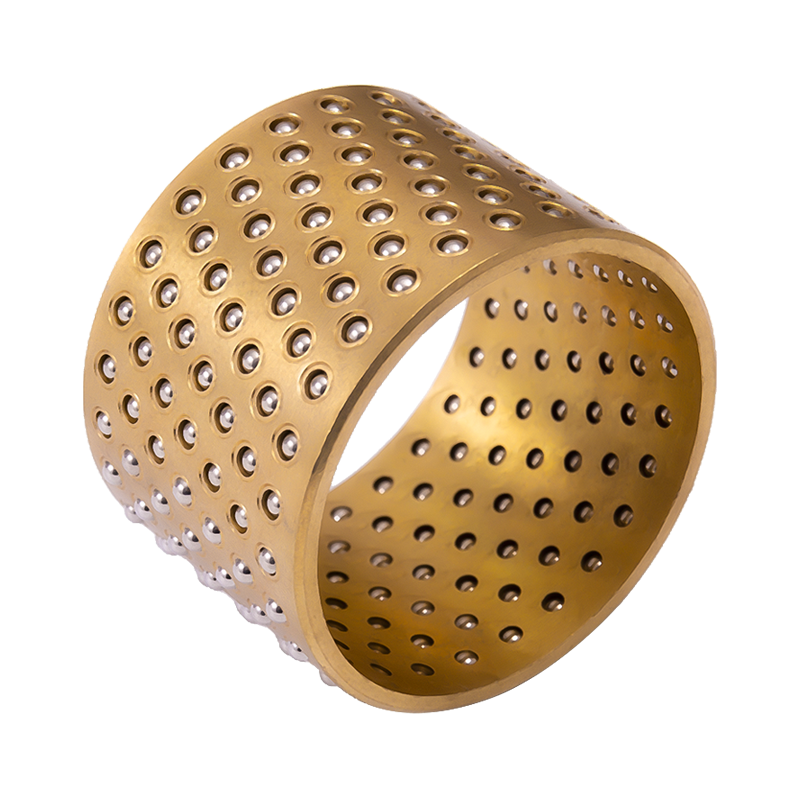

Protože tradiční řemeslo má určitou zášť mezi pouzdry se sloupky a koeficient tření je větší. nyní jsme změnili pracovní postupy na vodicí pouzdro s ocelovou koulí přímo tváří v tvář, takže se zlepšila přesnost. skládá se z aktivního válce a nižšího koeficientu tření, nyní jsou široce používány v děrovacím stroji, lisovacím stroji, vysoce přesném stroji, který vyžaduje rotaci a vertikální pohyb.
Jsou požadovány instalované náhradní díly
1. VODÍCÍ POUZDRO:MATERIÁL GCrI5,YB9,TEPELNÉ ZPRACOVÁNÍ HRC62-66,STAV TECHNIKY DLE GB/T12446.POŽADAVKA 0,01-0,02mm HRUBOST POVRCHU JE
2. VODÍCÍ STŘÍPKY:MATRIALGCrI5,YB9,HEA HRUBOST POVRCHU JE
3. TEST VELIKOSTI: TESTUJE SE VNĚJŠÍM MIKROMETREM A Číselníkem JAKO OBVYKLE. VYŽÁDEJTE Ymax (Ymax 2d'-Dmin) 0,01-0,02 mm

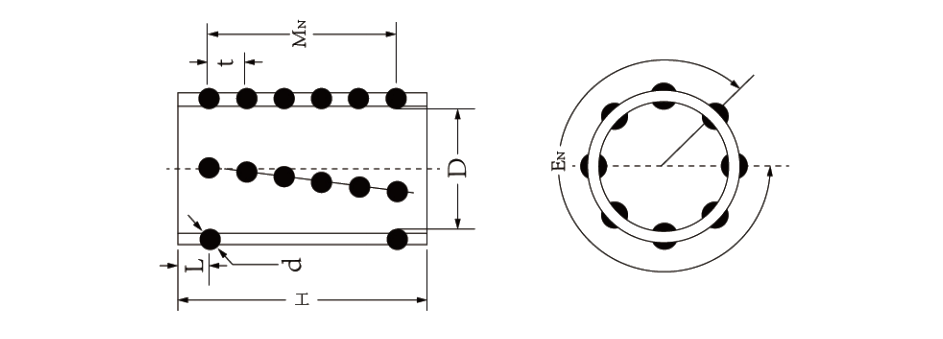

| Označení | D | H | d | EN | MN | KOULE | t | L |
| FZ(*)1950 | 19 | 50 | 3 | 12 | 8 | 96 | 5.5 | 5.75 |
| FZ(*)1960 | 60 | 10 | 120 | 5.25 |
| FZ(*)2050 | 20 | 50 | 8 | 96 | 5.75 |
| FZ(*)2060 | 60 | 10 | 120 | 5.25 |
| FZ(*)2250 | 22 | 50 | 14 | 8 | 112 | 5.75 |
| FZ(*)2260 | 60 | 10 | 140 | 5.25 |
| FZ(*)2360 | 23 | 60 | 10 | 208 | 5.25 |
| FZ(*)2475 | 24 | 75 | 16 | 13 | 128 | 4.50 |
| FZ(*)2550 | 25 | 50 | 8 | 112 | 5.75 |
| FZ(*)2560 | 60 | 10 | 160 | 5.25 |
| FZ(*)2575 | 75 | 13 | 208 | 4.50 |
| FZ(*)2775 | 27 | 75 | 13 | 208 | 4.50 |
| FZ(*)2860 | 28 | 60 | 4 | 14 | 8 | 112 | 6.5 | 7.25 |
| FZ(*)2875 | 75 | 11 | 154 | 5.00 |
| FZ(*)3060 | 30 | 60 | 8 | 112 | 7.25 |
| FZ(*)3075 | 75 | 11 | 154 | 5.00 |
| FZ(*)3260 | 32 | 60 | 16 | 8 | 128 | 7.25 |
| FZ(*)3275 | 75 | 11 | 192 | 5.00 |
| FZ(*)3390 | 90 | 13 | 208 | 6.00 |
| FZ(*)3685 | 36 | 85 | 12 | 192 | 6.75 |
| FZ(*)3690 | 90 | 5 | 13 | 208 | 8.0 | 6.00 |
| FZ(*)3870 | 38 | 70 | 8 | 128 | 7.00 |
| FZ(*)3890 | 90 | 11 | 176 | 5.00 |
| FZ(*)4090 | 40 | 90 | 11 | 176 | 5.00 |
| FZ(*)4590 | 45 | 90 | 18 | 11 | 198 | 5.00 |
| FZ(*)45110 | 110 | 13 | 234 | 7.00 |
| FZ(*)5090 | 50 | 90 | 20 | 11 | 220 | 5.00 |
| FZ(*)50110 | 110 | 13 | 260 | 7.00 |
| FZ(*)6090 | 60 | 90 | 22 | 11 | 242 | 5.00 |
| FZ(*)60110 | 110 | 13 | 286 | 7.00 |
| FZ(*)80130 | 80 | 130 | 28 | 15 | 420 | 9.00 |
