Bimetalové kompozitní ložisko HZ-800 Výrobci

Vzhledem k vlastnostem materiálů bimetalových ložisek HZ musí bimetalová ložiska HZ pracovat v prostředí mazaném olejem. Podle různých scénářů použití mohou být obecně navrženy pro tři podmínky mazání. Ve scénářích pohybu při nízkých rychlostech, jako jsou vyvažovací můstky automobilů, plechy z pružinové oceli, brzdové čelisti, čepy řízení, vodítka razníku, hnací kola buldozerů, poháněná kola a další díly, mohou být navrženy pro mazání tukem, to znamená, že mazivo se nanáší na povrch ložiska během montáže a poté se mazivo pravidelně přidává během používání. Ve scénářích středněrychlého pohybu, jako jsou ojnice, hřídele děrovacích a střižných obráběcích strojů, dopravníková kola a další díly, mohou být navrženy tak, aby byly vybaveny mazáním olejové nádoby. Ve scénářích vysokorychlostního pohybu, jako jsou převodovky, olejová čerpadla, olejové válce, motory, spojky a další díly, mohou být navrženy pro mazání olejovou imerzí.

Vítejte v Huazhou Zirun
Společnost byla založena v srpnu 2010 a v roce 2019 se rozvinula do Zhejiang Huazhou Technology Co., Ltd., specializující se na výzkum, vývoj, výrobu, prodej a servis samomazných ložisek jako jeden z velkých integrovaných podniků. Od svého založení se vždy držela cesty profesionálního rozvoje a získala si trh díky své přední technické úrovni, vynikající kvalitě produktů a vysoce kvalitnímu servisu. Továrna se nachází ve vodním městě Jiangnan - Nanxun, s investicí 100 milionů juanů, výrobní plochou 3 W metrů čtverečních, zavedením více než 280 sad speciálního vybavení, vybavena 100 000 formami, více než 150 odborníky a 50 automatickými výrobními linkami.
Číst dále
TOVÁRNAPROHLÍDKA
  • Rostlina
  • Zařízení
  • Zařízení
  • Zařízení
Zpětná vazba zpráv
Novinky aktualizace
Znalosti v oboru

Zhejiang Huazhou Technology Co., Ltd. je čínský výrobce kluzných ložisek a Bimetalové kompozitní ložisko HZ-800 rodina je naše řada s ocelovým podkladem a olověným bronzem pro olejem mazané, vysokozátěžové provozy. Vyrábíme materiálové třídy HZ800, HZ720, HZ700, HZJ20 a HZ930 jako pouzdra, ovinutá pouzdra, přírubové díly a přítlačné podložky, dodávané pro automobilový průmysl, stavebnictví, zemědělství a všeobecné průmyslové programy.

Řada je postavena na bimetalovém pásku: podložce z nízkouhlíkové oceli pro strukturální pevnost a odvod tepla, metalurgicky připojené k obložení ze slitiny mědi, které nese kluzný povrch. Díly se formují, obrábějí a dokončují v našem závodě Nanxun, kde více než 280 sad speciálního vybavení a 50 automatických výrobních linek podporuje objemové programy i zakázkové geometrie.

Co pokrývá řada HZ-800

Každý díl HZ-800 sdílí stejnou bimetalovou konstrukci, ale povrchová úprava a funkce mazání jsou vybrány pro pracovní bod. Varianty s hladkým plechem běží s hladkou posuvnou plochou; varianty s olejovými drážkami nesou obrobené kanály, které distribuují mazivo přes zatíženou zónu; poměděné varianty přidávají galvanickou vrstvu pro tepelnou vodivost a chování při záběhu. Verze zalité v grafitu a svařené příruby rozšiřují řadu pro specifické podmínky montáže a mazání.

Model Povrch / Vlastnosti Typický střih

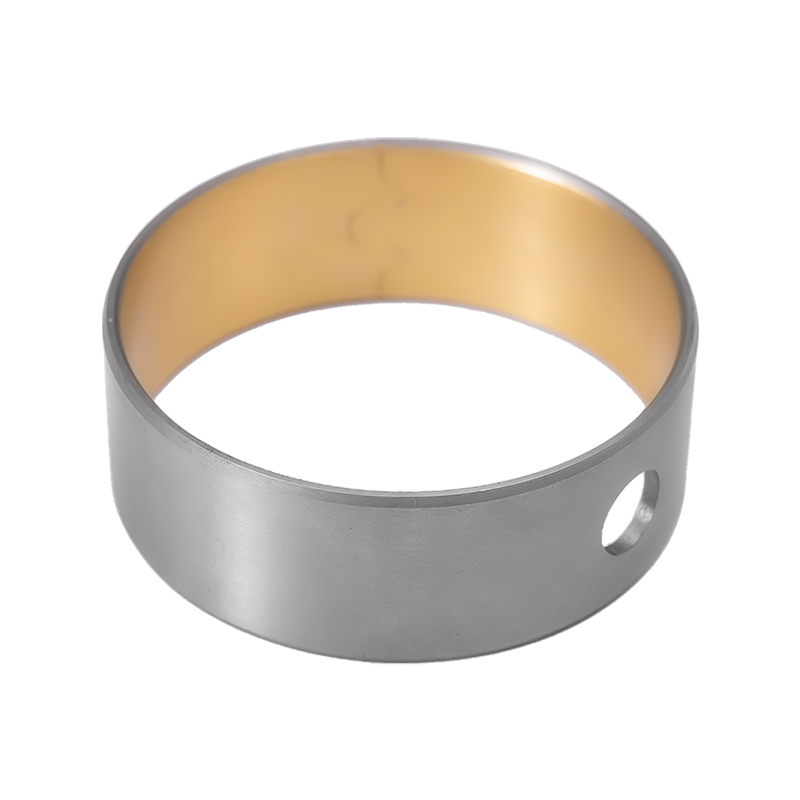

HZ801 Přírodní barva, hladká deska Vysoce rázová a vibrující pouzdra a podložky; hraniční nebo smíšené mazání
HZ802 Přírodní barva, olejová drážka Kormidelní zařízení, pouzdra klínových čepů, pouzdra pedálů, zvedací zařízení

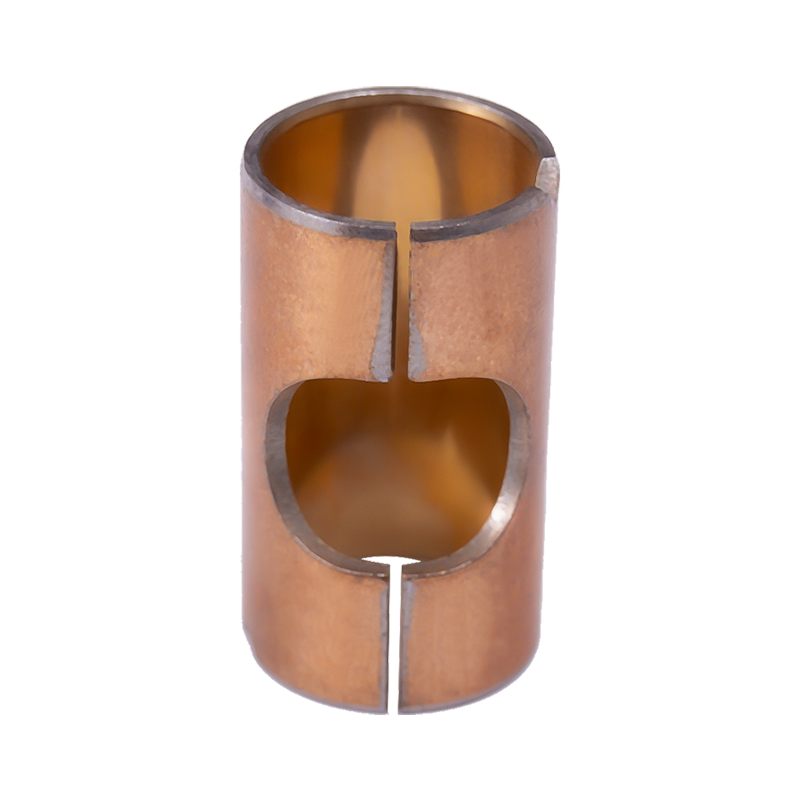

HZ803 Poměděný, hladký plech Elektromotory, hydraulická čerpadla, polomazaný záběh
HZ804 Poměděný, olejová drážka Plynulé mazané otáčení s kontrolovaným přívodem oleje

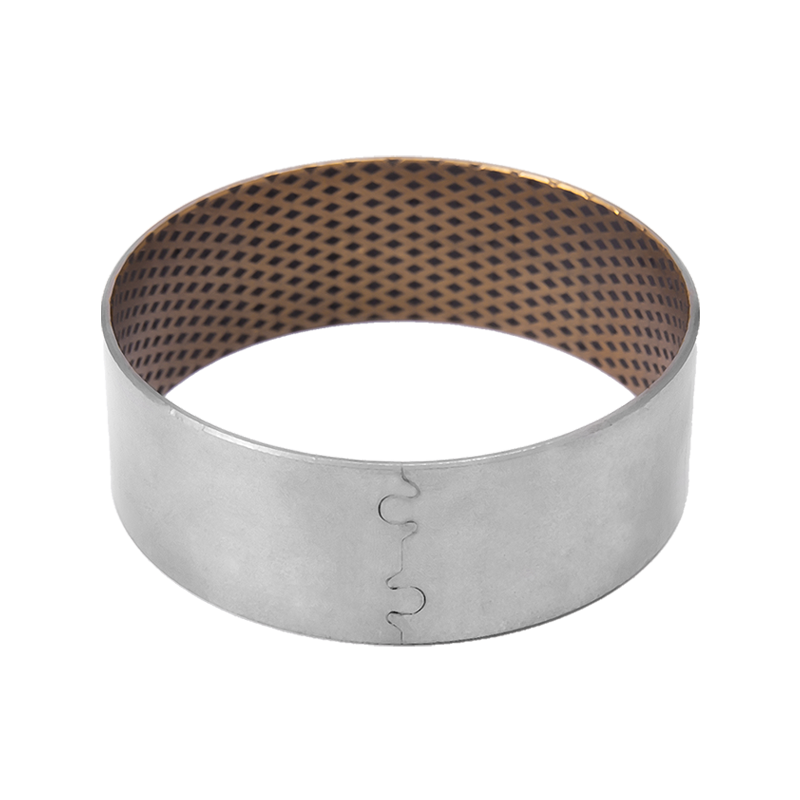

HZ08G Bimetalické měděné pouzdro zalité v grafitu Aplikace vyžadující záložní suché mazání při spuštění

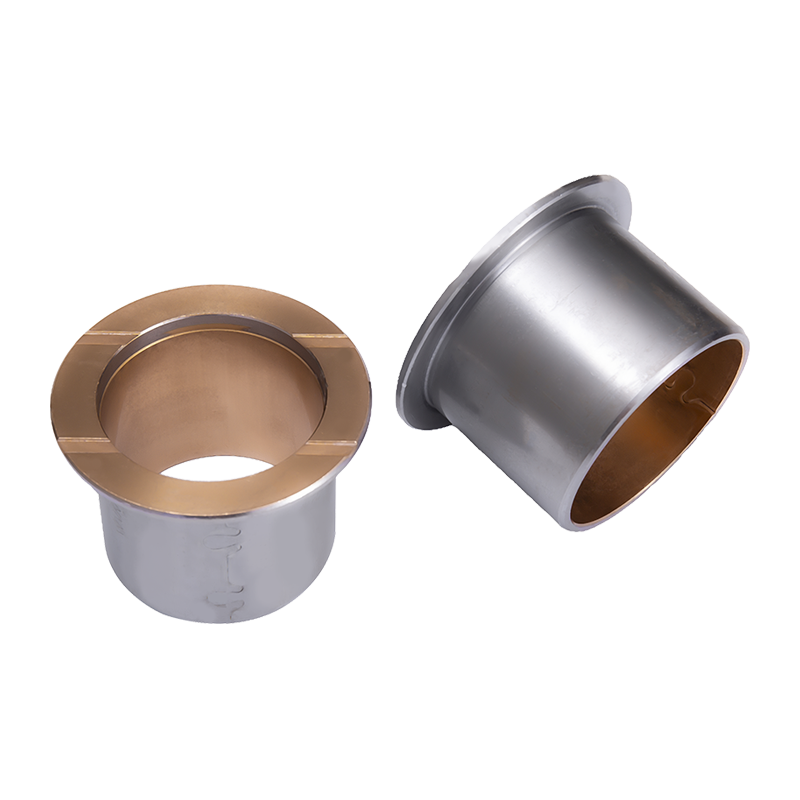

HZ08M Svařovaná příruba z bimetalového kompozitu Axiální umístění plus radiální zatížení v jedné části

Materiálové třídy a limity zatížení

Slitina obložení určuje povolené zatížení, tvrdost a teplotní strop. Vyrábíme pět standardních jakostí, každou s uznávanými mezinárodními ekvivalenty, takže výkres, který odkazuje na kódy SAE, GLYCO nebo JIS, může být přizpůsoben materiálu Huazhou bez předělání krytu.

  • HZ800 / CuPb10Sn10 — tvrdost bronzu HB 70–100, dovolené max. dynamické zatížení 65 N/mm², max. teplota 260 °C. Nejsilnější třída v řadě, vhodná pro vysoce rázová a vibrující pouzdra a podložky.
  • HZ720 / CuPb24Sn4 — HB 45–70, 38 N/mm², 170 °C. Dobrá únavová pevnost a kluzný výkon pro střední zatížení, střední rychlost.
  • HZ700 / CuPb30 — HB 30–45, 25 N/mm², 150 °C. Odolnost proti zadření a tolerance vůči cizím částicím; hlavní ložiska ve vysokootáčkových motorech.
  • HZJ20 / AlSn20Cu (bez olova) — HB 30–40, 30 N/mm², 200 °C. Mírné zatížení, dobrá odolnost proti korozi pro poloviční pouzdra a ložiska kompresoru nebo chladničky.
  • HZ930 / CuSn6.5P0.1 (bez olova) — HB 60–90, 65 N/mm². Bezolovnatá varianta s vysokou únavovou pevností a nosností.

Tvrdost hřídele je specifikována podle třídy — 53 HRC pro HZ800 a HZ930, 50 HRC pro HZ720, 270 HB pro HZ700 a 250 HB pro HZJ20 — takže materiál hřídele a tepelné zpracování jsou součástí výběru ložiska, nikoli samostatným rozhodnutím.

Provedení mazání: Mazací tuk, olejová nádobka nebo olejová imerze

Ložiska HZ-800 musí běžet v mazaném prostředí. Navrhujeme metodu mazání kolem profilu pohybu spíše než aplikaci jednoho vzoru na každou část.

Mazání tukem

Nízkorychlostní pohyb — automobilové vyvažovací můstky, plechy z pružinové oceli, brzdové čelisti, čepy řízení, vedení razníku, pohon buldozerů a poháněná kola. Mazivo se nanáší při montáži a doplňuje se v servisních intervalech.

Mazání olejové nádoby

Středorychlostní pohyb — ojnice, hřídele děrovacích a střižných obráběcích strojů, dopravníková kola. Přívod oleje je uspořádán přes pouzdro nebo hřídel.

Olejová imerze

Vysokorychlostní pohyb — převodovky, olejová čerpadla, olejové válce, motory, spojky. Ložisko běží plně zaplavené a spoléhá na únavovou pevnost obložení.

Kde se sortiment hodí do naší produktové rodiny

HZ-800 je mazaná, vysoce zatěžovaná větev našeho programu kluzných ložisek. Tam, kde projekt vyžaduje jiný režim mazání nebo styl krytu, dodáváme odpovídající řadu ze stejného závodu.

Možnosti konfigurace, na které stavíme

Díly HZ-800 jsou dodávány jako obalená pouzdra, obráběná pouzdra, přírubová pouzdra, polopouzdra a podložky. V rámci toho jsou konfigurovatelné proměnné:

  • Vrtání, vnější průměr, tloušťka a délka stěny, včetně tenkostěnných profilů.
  • Vzor olejové drážky — hladký, jednoduchý olejový otvor, diamantová nebo spirálová drážka nebo zákaznický výkres.
  • Povrchová úprava — přírodní úprava nebo pomědění.
  • Geometrie příruby, přivařená příruba, zkosení a montážní náběhy.
  • Výběr třídy materiálu podle zatížení, rychlosti, teploty a tvrdosti hřídele.

Výroba, kvalita a přejímka

Závod v Nanxunu provozuje navíjecí stroje, děrovací lisy, automatická zařízení pro srážení hran a navíjení a linky na slinování surovin, podporované tisíci sadami brusných nástrojů. Tato základna vybavení nám umožňuje zachovat rozměrovou konzistenci napříč opakovanými šaržemi, spíše než považovat každou objednávku za jednorázovou. Náš systém jakosti je certifikován podle IATF 16949 pro automobilový dodavatelský řetězec a jsme držiteli národních patentů pro uznávání high-tech podniků a užitných vzorů pokrývajících ložiskové produkty.

Přijetí je dohodnuto na projekt. Typická dokumentace zahrnuje potvrzení jakosti materiálu podle specifikovaného ekvivalentního kódu, tvrdost bronzu, rozměrovou kontrolu vrtání, vnějšího průměru, délky a tloušťky stěny a stavu povrchu obložení a pokovení. Tam, kde zákazník požaduje kontrolu prvního výrobku nebo schválení vzorku, vyrobíme vzorky do tří dnů pro vyhodnocení před uvedením série.

Instalace, údržba a náhradní díly

Bimetalová pouzdra jsou běžně zalisována do opracovaného pouzdra. Tolerance vrtání po montáži, zaoblení pouzdra a náběhové zkosení ovlivňují konečnou vůli, proto dodáváme doporučená data lícování s výkresovým balíčkem. Protože je obložení metalurgicky spojeno s ocelovým podkladem, lze díl vyměnit jako jednu položku bez opětovného opracování pouzdra.

  • Části mazané tukem vyžadují pravidelné doplňování; díly napájené olejem závisí na zachování přívodu oleje a filtrace.
  • Náhradní díly jsou vyráběny se stejným výkresem a materiálem jako u originální dodávky.
  • Opotřebovaná pouzdra se projeví zvýšenou vůlí, hlukem nebo nárůstem teploty na krytu.

Informace, které používáme ke konfiguraci vašeho řešení

Abychom mohli přesně citovat ložisko HZ-800, pracujeme z aplikace, nikoli pouze z katalogového čísla. Následující vstupy nám umožňují vybrat třídu, geometrii a vlastnosti mazání a potvrdit proveditelnost.

Vstup Co potřebujeme Proč na tom záleží
Rozměry Vrtání, vnější průměr, délka, tloušťka stěny, velikost příruby, výkres nebo vzorek Definuje trasu tváření a obrábění
Načíst Radiální zatížení, směr, rázy nebo vibrace Nastavuje požadované povolené dynamické zatížení a sklon
Pohyb Rychlost, zdvih, rotace nebo oscilace, pracovní cyklus Způsob mazání pohonů a konstrukce drážky
Životní prostředí Provozní teplota, znečištění, vystavení korozi Potvrzuje volbu teplotního stropu a pokovení
Párovací hřídel Materiál, tvrdost, povrchová úprava Musí splňovat specifikované minimum HRC nebo HB
Bydlení Tolerance vrtání, materiál, tloušťka stěny Určuje vůli při zalisování a po uložení
Program Roční objem, velikost šarže, harmonogram dodávek, balení Plánuje nástroje, výrobní sloty a rozsah dodávky

Často kladené otázky

Jaký je rozdíl mezi HZ801 a HZ803?

Obě jsou bimetalová ložiska z hladkého plechu se stejnou ocelovou opěrou a lemovanou olověným bronzem. HZ801 má přirozený povrch pro rychlé vloupání a stabilní tření při velkém namáhání. HZ803 přidává galvanicky pokovenou měděnou vrstvu, která zlepšuje tepelnou vodivost, odolnost proti korozi a kompatibilitu s protilehlým povrchem, což vyhovuje motorům, hydraulickým čerpadlům a částečně mazaným provozům.

Mohou ložiska HZ-800 běžet bez oleje?

Bimetalová ložiska HZ-800 jsou určena pro mazané aplikace. Varianta HZ08G s grafitem poskytuje záložní mazání během spouštění nebo přerušovaného provozu, ale trvalý chod nasucho není zamýšlenou povinností. Pro plně bezúdržbový provoz bychom se místo toho podívali na samomaznou řadu HZ-10.

Která třída by měla být použita pro zatížení s vysokým rázem?

HZ800 s obložením CuPb10Sn10 je nejpevnější třída v rodině s maximálním přípustným dynamickým zatížením 65 N/mm² a teplotním stropem 260 °C. Je standardní volbou pro vysoce nárazová vibrační pouzdra a podložky. HZ930 nabízí bezolovnatou alternativu při stejném jmenovitém zatížení 65 N/mm².

Dodáváte vlastní rozměry a vzory olejových drážek?

Ano. Vyrábíme zákaznické výkresy, včetně nestandardního vrtání, vnějšího průměru, délky, tloušťky stěny, geometrie přírub a vzorů drážek. Vzorky jsou vyrobeny za tři dny, takže před sériovou výrobou lze zkontrolovat správné uložení a chování při provozu.

Jaká dokumentace je dodávána s objednávkou?

Třída materiálu a ekvivalentní kód, tvrdost bronzu, záznamy o rozměrové kontrole a stav povrchu jsou standardním balením. Zprávy o kontrole prvního článku a vzorové záznamy o schválení jsou poskytovány tam, kde je projekt vyžaduje. Náš systém jakosti je certifikován podle IATF 16949.

Jak jsou ložiska balena a expedována?

Balení a rozsah dodávky jsou dohodnuty na zakázku, zahrnují ochranu dílů, štítkování a konfiguraci kartonů nebo palet. Vyvážíme na trhy včetně Ruska, Malajsie, Iráku a Rumunska a při kontrole objednávky potvrzujeme dodací podmínky.
