Co jsou konstrukční plastová ložiska HZ-EP

Ložiska HZ-EP jsou kluzné kluzné prvky vyrobené z technických termoplastů vstřikováním, s vláknovou výztuhou a plnivem tuhého maziva tam, kde to vyžaduje zatížení. Protože geometrie pochází spíše z formy než z obráběcího cyklu, můžeme vyrábět žebra, příruby, olejové nebo tukové kapsy, západkové prvky a nekruhové otvory, které by byly drahé v bronzu nebo oceli.

Matrice materiálu nese mazivo, takže ložisko běží nasucho nebo pouze s mezním mazáním. Tření zůstává nízké v suchých i lubrikovaných podmínkách a polymer snáší vlhké, slané a mírně chemické prostředí, kde by kovové pouzdro korodovalo. Nízká hustota také snižuje rotující hmotu a přenášený hluk.

Kam se hodí rozsah

• Automobilové komponenty — závěsy sedadel, čepy pedálů, západky a spojovací body, držáky motoru a vnitřní mechanismy.
• Průmyslové stroje — pohony dopravníků, balicí a etiketovací linky, vačkové kladičky a nízkorychlostní rotační spoje.
• Lékařské a laboratorní vybavení — sestavy, odstředivky a nástroje s řízenou vlhkostí, kde je kontaminace mazivem nepřijatelná.
• Zemědělské a outdoorové vybavení — otočné body a spoje vystavené prachu, mytí a povětrnostním vlivům.

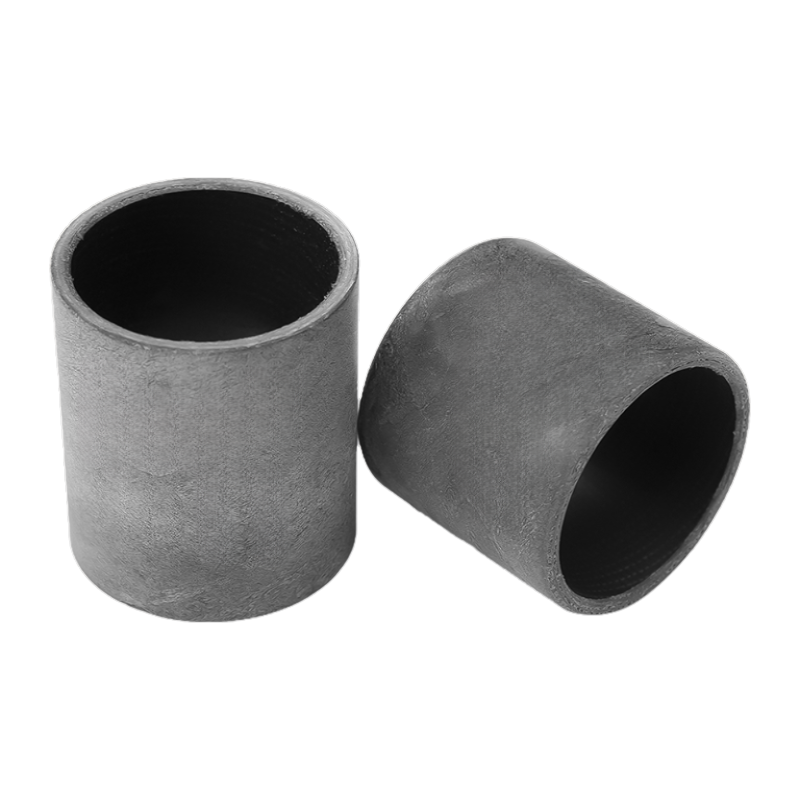

Náš sortiment HZ-EP

Rodina HZ-EP je organizována podle typu pohybu a stylu montáže, takže projekt lze sladit s nejbližší standardní geometrií dříve, než se bude diskutovat o jakémkoli nástroji.

Materiály a kritické specifikace

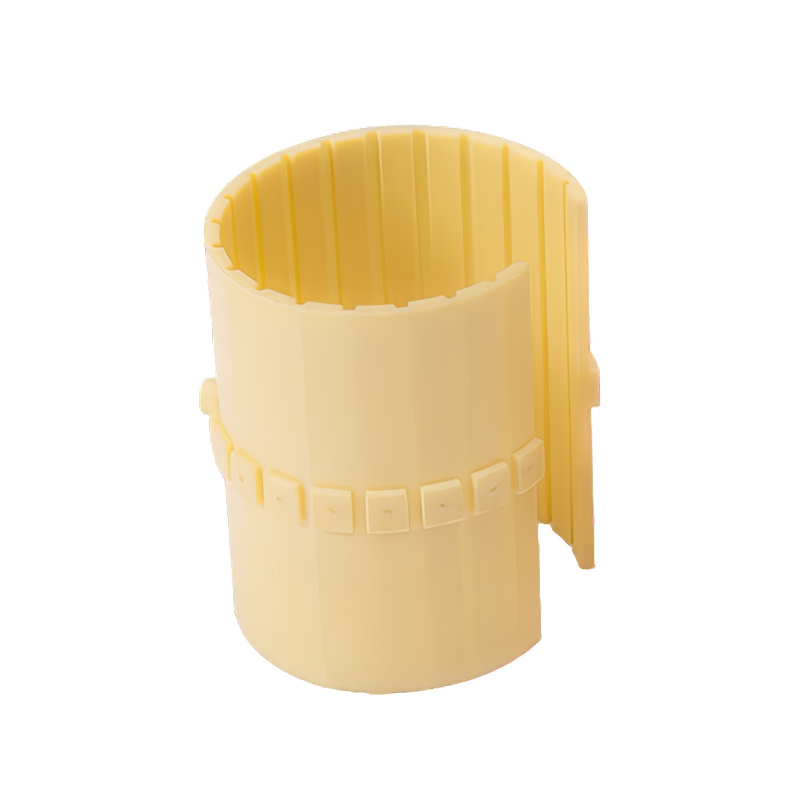

Standardní fólie HZ-LIN a přesné třídy používají vysoce pevné technické plastové matrice, jako je POM nebo PA66, vyztužené vlákny a naplněné tuhými mazivy včetně PTFE a grafitu. Mazivo se uvolňuje progresivně za pohybu, což udržuje koeficient tření v oblasti 0,05–0,15 při teplotě zhruba -40 °C až 120 °C a podporuje dynamické hodnoty PV až do asi 1,5 MPa·m/s.

• Statická pevnost v tlaku — do přibližně 120 MPa pro druhy vyztužených fólií.

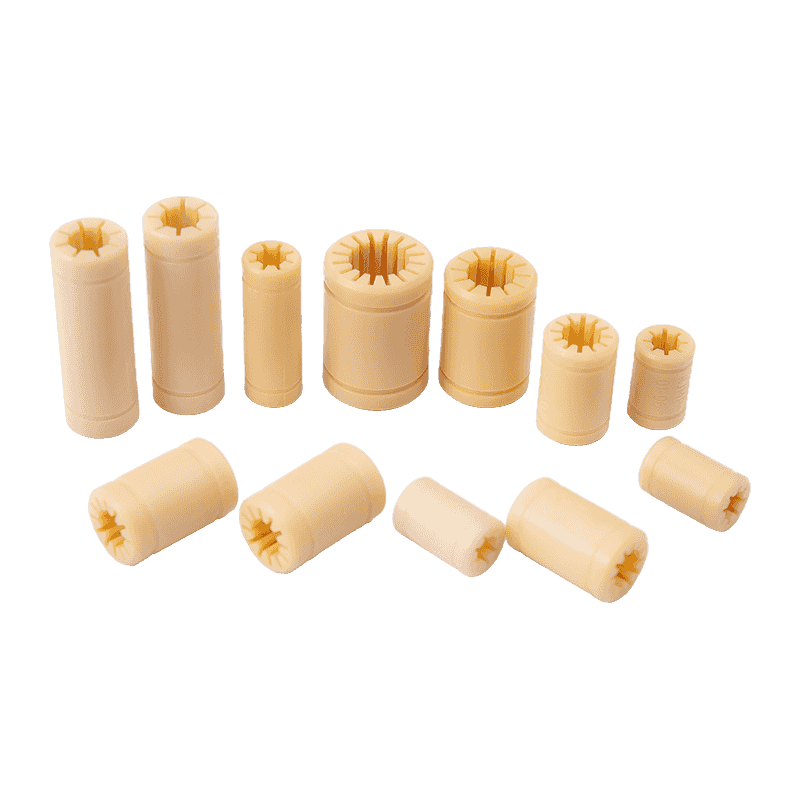

• Přesná tolerance vrtání — Přesná pouzdra HZ-LIN jsou udržována na cca ±0,02 mm s drsností vrtání Ra ≤ 0,8 µm, aby se zabránilo prokluzování.
• Absorpce vlhkosti — méně než 0,5 % u přesné třídy, udržující rozměry stabilní u zařízení s řízenou vlhkostí.
• Bydlení fit — přesná pouzdra jsou dimenzována pro pouzdra H7 a montáž zalisováním.
• Nosnost — katalogové tabulky uvádějí dynamickou a statickou únosnost na velikost otvoru, například LIN-00-20 při 1125 N dynamické a 7875 N statické.

Protože je polymer chemicky inertní a neporézní, odolává oxidaci, expozici zředěným kyselinám a fyziologickému roztoku a nepodporuje mikrobiální růst – což je důležité pro potravinářské a lékařské sestavy. Tvrdé nečistoty se usazují do povrchu místo toho, aby poškrábaly hřídel.

Rychlost, zatížení a tepelné chování

Termoplasty se při rychlosti chovají jinak než bronz. Teplo generované na kluzném rozhraní musí odcházet přes hřídel a pouzdro, takže přípustná PV klesá, když plynule rostou otáčky a jak se okolní teplota blíží limitu materiálu. Ložisko dimenzujeme tak, aby součin kontaktního tlaku a kluzné rychlosti zůstal uvnitř materiálového obalu při skutečném pracovním cyklu, nikoli při nominální špičce.

Rozměrová stabilita za tepla je skutečnou výhodou: polymer se nerozpíná jako kov, takže vůle zůstává předvídatelná a riziko zadření způsobené tepelným růstem je sníženo. Struktura také tlumí harmonické vibrace, což snižuje hluk a rezonanci u přesných strojů.

Možnosti konfigurace

V rámci rodiny HZ-EP upravujeme jakost materiálu, tloušťku stěny, toleranční pásmo otvoru, tvar příruby, mazací kapsy, těsnicí břity a koncové zkosení tak, aby vyhovovaly montáži. Typická konfigurační rozhodnutí zahrnují:

• Balení základní pryskyřice a plniva — neplněné, vyztužené vlákny nebo naplněné tuhým mazivem.
• Třída tolerance vrtání a vnějšího průměru přizpůsobená uložení hřídele a vrtání pouzdra.

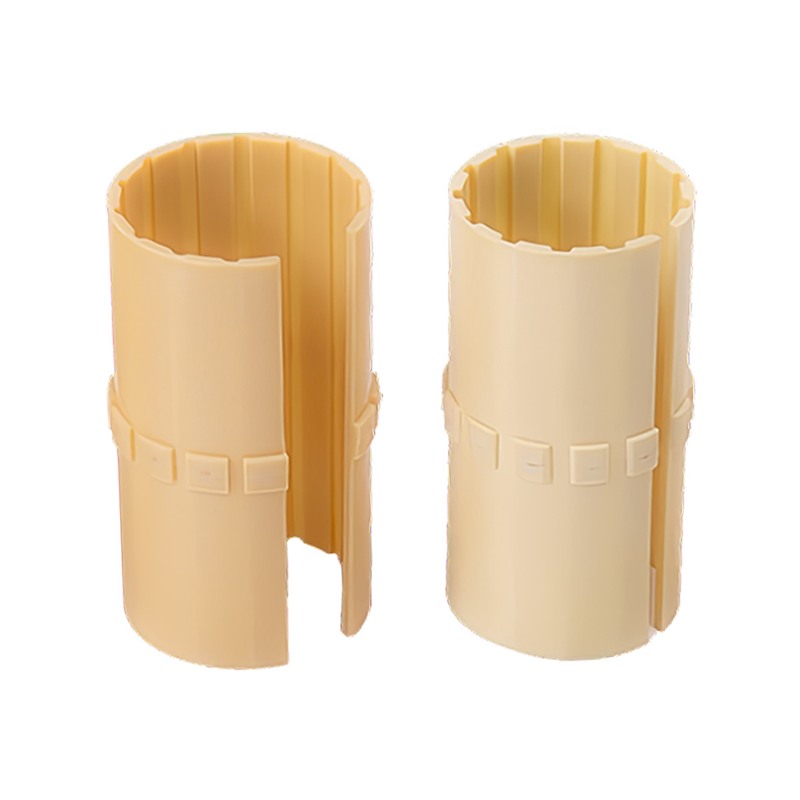

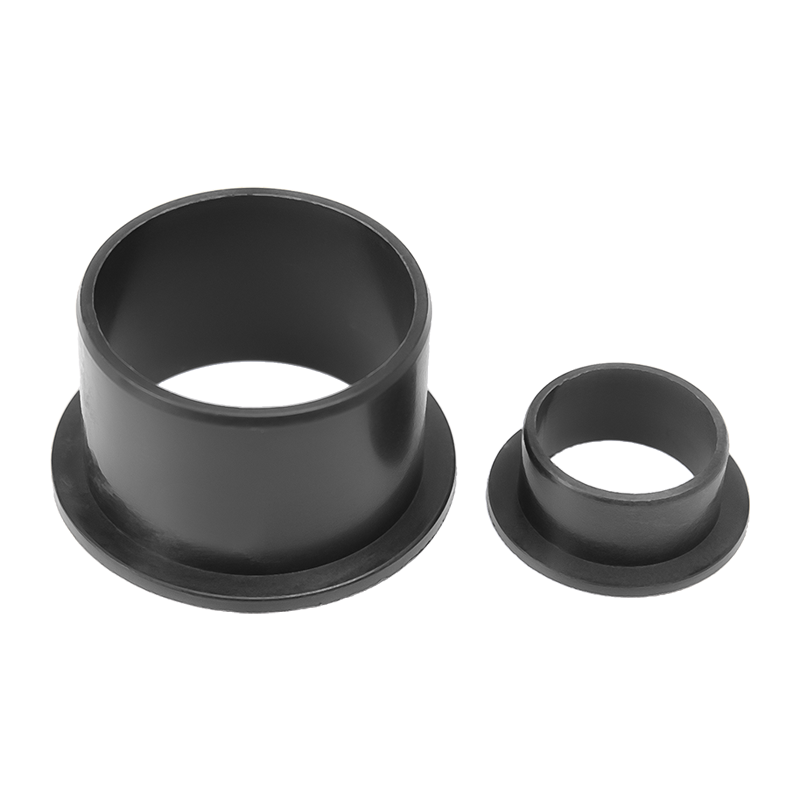

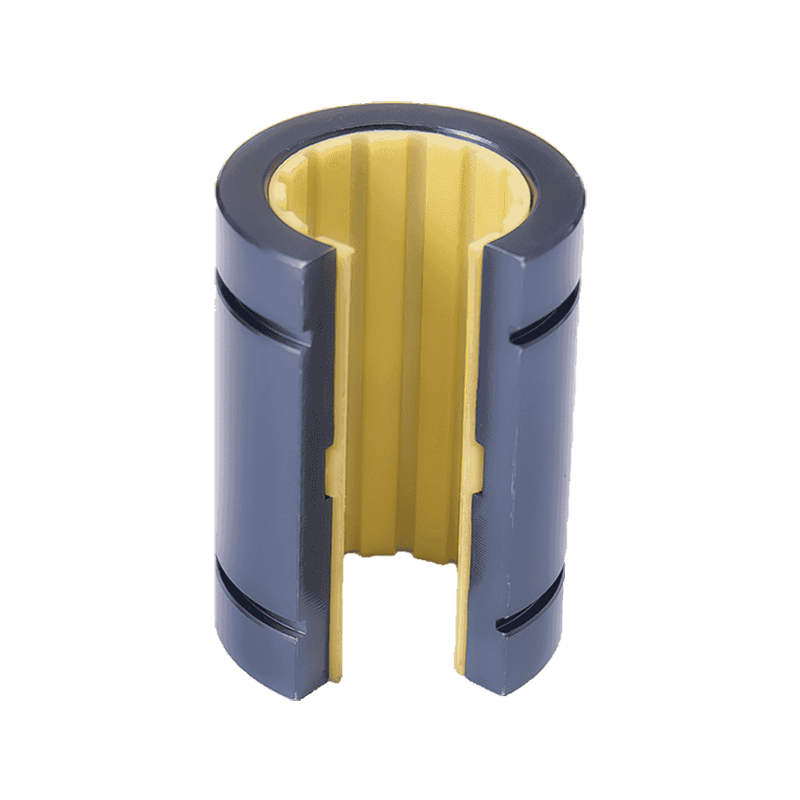

• Hladká, přírubová, utěsněná nebo lineární kluzná geometrie.
• Olejové otvory, mazací drážky nebo kapsy s diamantovým vzorem, kde je k dispozici hraniční mazání.
• Barva a označení pro identifikaci montážní linky.

Pokud standardní katalogová velikost nevyhovuje, zkontrolujeme výkres a potvrdíme, zda lze upravit stávající formu nebo je potřeba nový nástroj. Formovací nástroje jsou drženy interně, což zkracuje cestu od výkresu k prvnímu výrobku.

Instalace, montáž a integrace linky

Ložiska HZ-EP jsou navržena pro přímou montáž lisovaným uložením s minimálním tlakem, což snižuje riziko deformace vrtání na lince. Přesné třídy jsou kompatibilní s pouzdry H7; třídy kluzných fólií jsou dodávány s montážními výkresy základního otvoru, takže vrtání pouzdra, šířka drážky a upevňovací prvky mohou být opracovány tak, aby odpovídaly.

Pro automatizovanou montáž můžeme definovat náběhové zkosení, retenční osazení a orientační prvky a dodat rozměrovou zprávu potřebnou pro nastavení lisovací síly a zdvihu. Povrchová úprava hřídele je důležitá stejně jako ložisko: broušená, kalená hřídel v rozsahu Ra 0,2–0,8 µm poskytuje nejstabilnější třecí chování, zatímco velmi hrubé hřídele urychlují opotřebení.

Kontrola kvality a akceptace

Výroba běží na více než 280 sadách speciálních zařízení s 50 automatickými výrobními linkami, podporovanými vlastními formami a technickým týmem více než 150 lidí. Rozměrová kontrola zahrnuje průměr otvoru, vnější průměr, tloušťku stěny, geometrii příruby a délku oproti dohodnutému výkresu.

• Kontrola prvního artiklu a zpráva o rozměrech před uvolněním šarže.
• Sledovatelnost materiálu a šarží prostřednictvím lisování a konečné úpravy.
• Plány odběru vzorků schválené pro každý projekt pro kritické charakteristiky.
• K dispozici je certifikační dokumentace pro automobilové a průmyslové programy, včetně IATF16949 a záznamů systému managementu kvality.

Kritéria přijetí jsou stanovena ve výkresu a plánu kontroly před výrobou, takže obě strany měří stejné vlastnosti stejným způsobem.

Informace, které používáme ke konfiguraci vašeho řešení

Abychom přešli od poptávky k pevné konfiguraci a nabídce, pracujeme z níže uvedených provozních údajů. Pokud hodnota ještě není pevně stanovena, můžeme navrhnout výchozí bod a potvrdit jej v aplikaci.

Údržba, náhradní díly a provozuschopnost

Samomazná ložiska HZ-EP odstraňují tukové vedení, interval domazávání a související prostoje. V provozu je opotřebení progresivní a předvídatelné; výměna je operace vylisování a zalisování pomocí stejného vrtání pouzdra. Uchováváme záznamy o formách, takže opakované objednávky reprodukují původní geometrii a můžeme dodat náhradní šarže oproti původní referenci výkresu.

U velkoobjemových programů doporučujeme držet definované náhradní množství u zákazníka spíše než spoléhat na nouzové zásilky a díly můžeme zabalit do souprav připravených na linku nebo do velkoobjemových kontejnerů, aby vyhovovaly procesu příjmu.

Dokumentace, balení a rozsah dodávky

Ke každé zakázce je přiložena dokumentace dohodnutá ve fázi nabídky: zprávy o rozměrech, prohlášení o materiálu a kopie certifikace, pokud je program vyžaduje. Balení je specifikováno na jeden díl – velkoobjemové pytle, vrstvené podnosy nebo individuální ochrana pro přesné otvory – tak, aby díly dorazily bez poškození povrchu.

Rozsah dodávky je písemně potvrzen před výrobou, včetně množství, balení, značení a kontrolních dokumentů. Vzorky jsou vyráběny za tři dny pro standardní konfigurace, což umožňuje kontrolu vhodnosti a funkčnosti před nasazením celé šarže.

Často kladené otázky

Mohou ložiska HZ-EP běžet úplně nasucho?

Ano. Pevné mazivo v polymerní matrici poskytuje kluzné rozhraní, takže není potřeba žádné vnější mazivo nebo olej. Běh nasucho je normální podmínkou pro fólie a přesnosti; tam, kde je přítomna mazací drážka nebo olejový otvor, slouží k prodloužení životnosti při vyšším výkonu FV, nikoli jako povinný požadavek.

Jakou povrchovou úpravu hřídele a toleranci by měl mít protilehlý hřídel?

Broušený hřídel v rozsahu Ra 0,2–0,8 µm poskytuje nejstabilnější chování při tření a opotřebení. Toleranci hřídele je nutné odečíst společně s tolerančním pásmem díry v katalogové tabulce, protože mezi nimi je rozdílem vůle. Před vypuštěním potvrdíme pár proti nákresu.

Jak si mohu vybrat mezi přesným pouzdrem a posuvnou fólií?

Přesné pouzdro je lisovaná nebo obrobená součást s malou tolerancí otvoru a silnou stěnou, vhodná pro montáž zalisováním do pouzdra H7 a pro provoz s oscilací nebo mikropohybem. Kluzná fólie je tenkostěnný obalovaný prvek pro větší otvory skříně a levnější sestavy a je k dispozici v hladké a utěsněné verzi.

Můžete vyrobit nestandardní velikost nebo geometrii?

Ano. S vlastním nástrojem pro formy a technickým týmem více než 150 lidí přizpůsobujeme stávající formy nebo vyvíjíme nové pro nekruhové otvory, příruby, upevňovací prvky a těsnicí břity. Zašlete výkres s provozními údaji a my vám potvrdíme proveditelnost a trasu nástroje.

Jaká je typická dodací lhůta pro vzorky a výrobu?

Vzorky pro standardní konfigurace jsou vyrobeny do tří dnů. Načasování výroby závisí na tom, zda lze použít stávající nástroje nebo zda je vyžadována nová forma, a je potvrzeno v nabídce, jakmile je stanoven výkres a roční objem.

Jaké dokumenty doprovázejí zásilku?

Dokumentace je dohodnuta podle programu a může zahrnovat zprávy o rozměrových kontrolách, prohlášení o materiálu a certifikační kopie. Přesná sada je uvedena v potvrzení objednávky, aby přijímající kontrola věděla, co může očekávat.
