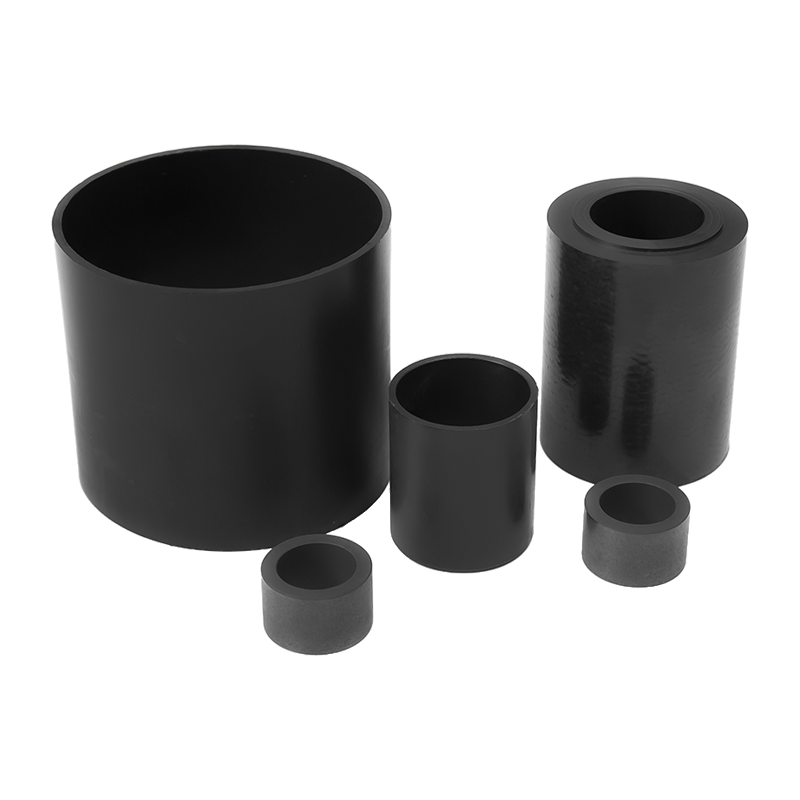

Plastové kluzné ložisko HZ-GSM Engineering

Nejoblíbenější G materiál na světě. Ložiska řady G mohou uspokojit různé potřeby v širokém spektru oborů – jsou skutečně všestranná. Typické aplikace zahrnují střední až vysoké koncové zatížení, mírné provozní teploty a rychlosti.

Suchý provoz, bezúdržbový
Odolnost proti opotřebení
Odolný vůči prachu a nečistotám
Nízká hlučnost, bez znečištění
vysoký poměr výkon-cena

Vhodné příležitosti:
Ekonomické celoobvodové ložisko
Bezúdržbový, suchý provoz
tlumení
Vysoká odolnost proti opotřebení
Odolný vůči prachu a nečistotám
vysoký poměr výkon-cena
Schopný odolat střednímu až vysokému zatížení
Podprůměrná provozní rychlost
Používá se pro houpavé a rotační pohyby

Nevztahuje se na:
Při vrtání otvorů na povrchu stěny je nutné
Když je požadována vynikající odolnost proti opotřebení
Když je požadována univerzální chemická odolnost
Pokud teplota zůstane nad 130 ℃
Používá se pro podvodní aplikace

Tabulka materiálových vlastností plastových ložisek

Obecný výkon		Ložiska pro všeobecné použití	Rychle a odborník na pomalý pohyb	Tloušťka stěny je pevná a tlumí nárazy	Všechny hřídele maratonského typu se používají	High-tech problémové specialisty jsou odolné vůči vysokým teplotám	Nízká nasákavost a úspornost	Obecný účel s vysoká odolnost vůči médiím	Může přijít do styku s potravinami	Vysoká zátěž aplikací
		G	J	M	In	X	P	H	A	Q
	hustota	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	barva	Tmavě šedá	Žlutá	Saze	Žlutá	černá	černá	šedá	bílá	černá
	Maximální absorpce vody při 23°C/50% relativní vlhkost [% hmotnosti]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maximální absorpce vody [% hmotnosti]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Koeficient kluzného tření proti ocelové hřídeli [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maximální PV (provoz nasucho)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mechanické vlastnosti	Modul pružnosti [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Pevnost v tahu při 20 °C [MPa]	210	73	112	125	170	120	175	88	120
	Pevnost v tlaku [MPa]	78	60	52	61	100	66	81	78	89
	Maximální přípustná statika povrchu tlak ( 20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Tvrdost Shore D	81	74	79	77	85	75	87	76	83
Fyzikální a tepelné vlastnosti	Maximální teplota v nepřetržitém provozu [°C]	130	90	80	90	250	130	200	90	135
	Maximální teplota při krátkém provozu [°C]	220	120	170	180	315	200	240	110	155
	Minimální provozní teplota [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Tepelná vodivost [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Koeficient tepelné roztažnosti (při 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Elektrická vodivost	Objemový odpor [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Elektrická vodivost	Povrchová odolnost [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Standardní metrické rozměry kluzných ložisek odpovídají normě ISO3547-1 a jsou poskytovány speciální rozměry

Typ				Velikost
Materiál	Rovná sada	Metrický systém	Ložisko	Vnitřní poledník d1	Vnější průměr d2	Délka b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
In	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Vztah mezi zkosením a d1 2) Tloušťka<1mm, zkosení=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 veřejná zakázka E10	d2	Sedlový otvor H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
