HZ-JDB Grafitová měděná manžeta: Bezúdržbová pouzdra ze slitiny mědi

Zhejiang Huazhou Technology Co., Ltd HZ-JDB grafitová měděná manžeta rodina — pouzdra ze slitin mědi se zabudovaným pevným grafitovým mazivem, která běží bez mazání při vysokém zatížení, přerušovaném a oscilačním pohybu. Vyrábíme je jako čínský výrobce grafitových měděných objímek HZ-JDB z našeho závodu Nanxun v Huzhou, který dodává standardní metrické velikosti a vlastní konfiguraci pro automobilové výrobní linky, vrata pro řízení vody, plastové stroje, periferní zařízení pro děrovací lisy, turbíny a podobná zařízení.

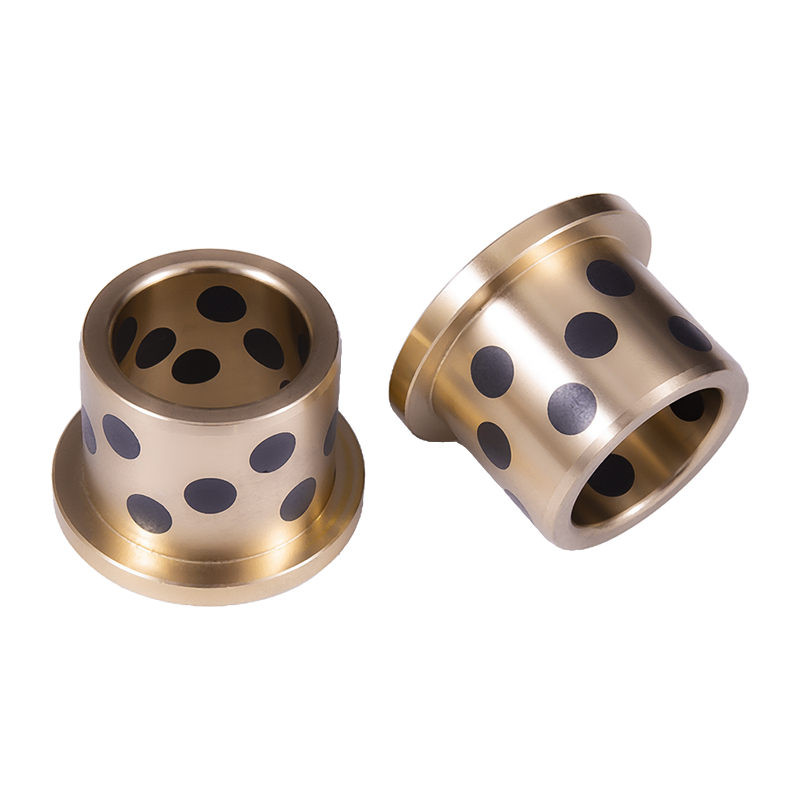

Sortiment zahrnuje rovná pouzdra, přírubová pouzdra a grafitové posuvníky s vysokou tvrdostí. Každá varianta využívá stejný pracovní princip: grafitové zátky rozmístěné přes bronzovou nebo mosaznou matrici nanášejí na hřídel přenosový film, takže ložisko si zachovává nízký koeficient tření, i když nelze doplnit mazivo nebo olej.

Naše řada HZ-JDB a kam se každý typ hodí

V kategorii grafitové měděné manžety HZ-JDB dodáváme tři typy produktů. Výběr závisí na směru zatížení, konstrukce pouzdra a na tom, zda aplikace vyžaduje axiální umístění nebo posuvné rozhraní.

Pro aplikace, které také vyžadují mazané kovové rozhraní, naše jednokovové měděné pouzdro HZ-090 a bimetalový kompozitní kryt ložiska HZ-800 jsou v rámci stejného závodu volitelné.

Materiálové třídy a pracovní limity

Pouzdra HZ-JDB vyrábíme z několika druhů slitin mědi, takže ložisko lze přizpůsobit zatížení, teplotu a stav mazání. Níže uvedená tabulka shrnuje hlavní technické indexy, se kterými pracujeme při přípravě návrhu.

JDB-1 je naše univerzální třída pro smíšené suché a naolejované provozy, včetně působení vody. JDB-2 vyhovuje s nízkou zátěží a vysokou kapacitou. JDB-3 šetří náklady tím, že kombinuje ocelovou podložku s bronzovou výstelkou. JDB-4 nahrazuje JDB-2 tam, kde jsou mechanické nároky nižší. JDB-5 je pevnostní třída pro těžké zvedací podpěry, ale její ocelová matrice není určena pro kontakt s vodou, kyselinami nebo zásadami.

Velikosti, tolerance a možnosti konfigurace

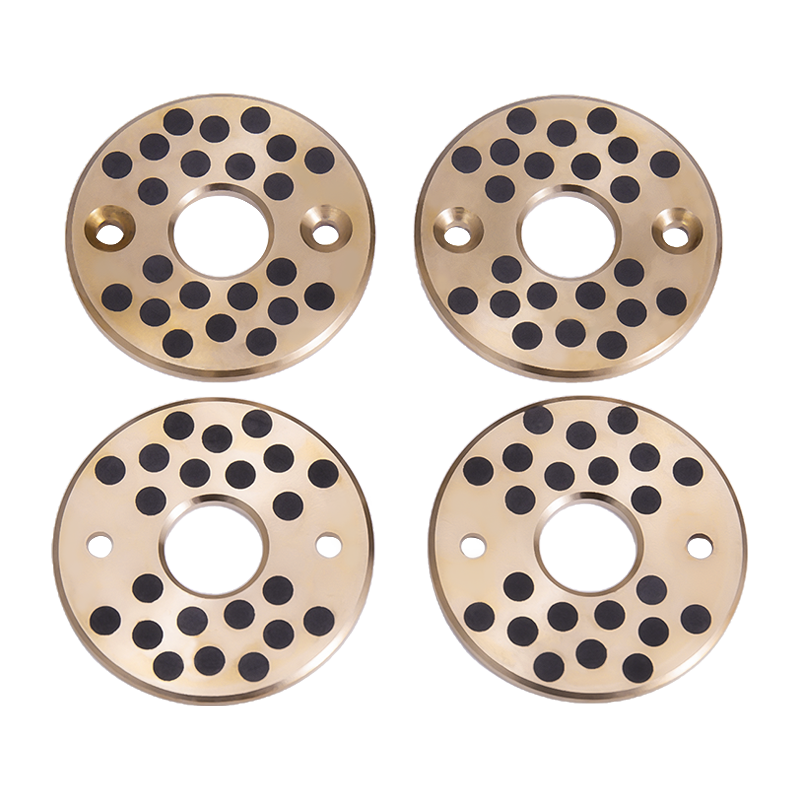

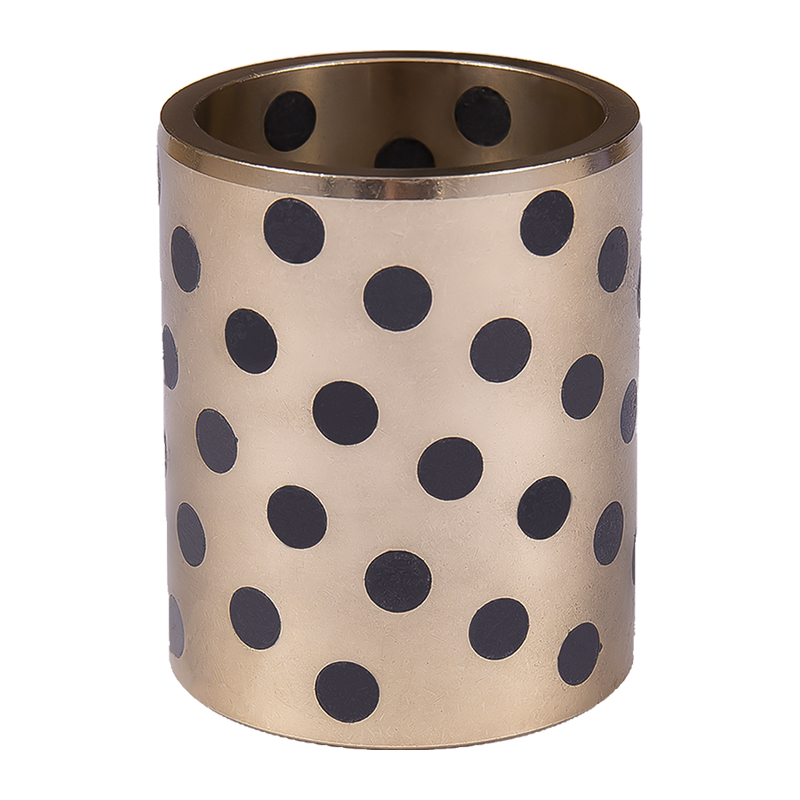

Přímá pouzdra HZ-JDB se vyrábí ve standardních metrických velikostech od 8 mm do 150 mm vrtání, další velikosti jsou k dispozici na vyžádání. Přírubové objímky HZ-JFB mají průměr od 10 mm do 120 mm s průměry přírub přizpůsobenými osazením pouzdra. Grafitové jezdce HZ-JSP jsou zadány v šířkách od 28 mm do 150 mm a délkách od 75 mm do 350 mm.

• Tolerance vrtání: F7 pro rovné objímky, s přírubovými variantami se stejnou třídou lícování.
• Vnější průměr: m6 pro zalisování do opracovaného pouzdra.
• Délka tolerance: −0,30 až −0,10 mm na standardních rovných pouzdrech.
• Vzor grafitové zátky: standardní rozložení nebo přizpůsobené pro zátěžovou zónu a typ pohybu.
• Možnosti příruby: hladká příruba, zkosená příruba nebo příruba s montážními otvory.
• Povrchová úprava: obrobený otvor a vnější průměr, s volitelnými olejovými drážkami nebo mazacími otvory.

Vyrábíme také související samomazné produkty, jako jsou samomazná ložiska HZ-10 a hraničně mazaná ložiska HZ-20, pokud projekt vyžaduje kombinaci typů ložisek od jednoho dodavatele.

Přizpůsobení aplikace a podmínek procesu

Grafitová měděná pouzdra HZ-JDB se používají tam, kde nelze spolehlivě dodržet intervaly mazání. Zapuštěný grafit poskytuje souvislý pevný mazací film, ložisko funguje i v prašných, suchých nebo vysokých. Typické pozice zahrnují automobilové a lokomotivní výrobní linky, turbínové spoje, pracovní a havarijní dveře nádrží, plastové stroje, periferie děrovacích lisů a čepy stavebních strojů.

Při vysokém zatížení, přerušovaném nebo oscilačním pohybu přenáší matrice ze slitin mědi tlakové zatížení, zatímco grafit snižuje tření na kontaktním povrchu. Tepelná vodivost mědi pomáhá odvádět teplo generované na rozhraní ložisek, což podporuje stabilní provoz v zařízeních s nepřetržitým provozem.

Kontrola kvality a přijetí

Náš závod funguje v rámci systému managementu kvality a je držitelem certifikace IATF16949 pro automobilové dodávky. Před balením kontrolujeme příchozí slitinu mědi, kontrolujeme umístění grafitové zátky a kontrolujeme vrtání, vnější průměr a délku podle výkresu. U projektových zakázek můžeme dodat se zásilkou záznamy o rozměrové kontrole a materiálových certifikátech.

Přejímací zkoušky obvykle zahrnují lícování, stav povrchu, rozložení grafu a v případě potřeby kontroly záběhu na základě vzorku. Před výrobou odsouhlasíme se zákazníkem kontrolní plán tak, aby dodaná pouzdra odpovídala výkresu a pracovním podmínkám.

Informace, které používáme ke konfiguraci vašeho řešení

Pro přípravu vhodného návrhu grafitové měděné manžety HZ-JDB potřebujeme následující projektové vstupy. Čímjší jsou data, tím přesněji můžeme úplně sladit jakost, velikost a grafitový vzor.

• Průměr hřídele a vrtání pouzdra, s třídou tolerance.
• Radiální zatížení, axiální zatížení a směr pohybu (rotační, oscilační nebo lineární).
• Rozsah provozních teplot a okolních podmínek (prach, voda, chemikálie).
• Rychlost a pracovní cyklus, včetně frekvence start-stop.
• Stav mazání: suchý, naolejovaný, tukem nebo vodou mazaný.
• Délka objímky, požadavky na přírubu a případná montážní omezení.
• Roční množství a harmonogram dodávek.
• Výkres nebo vzorek, pokud je potřeba vlastní profil.

Pošlete tyto podrobnosti prostřednictvím našeho dotazu na produkt a my vám potvrdíme doporučenou třídu, rozměry a grafitové rozložení. Vzorky jsou vyrobeny za 3 dny a naše denní produkce dosahuje 500 000 kusů na linkách samomazných ložisek.

Instalace, údržba a servis

Pouzdra HZ-JDB se nainstaluje zalisováním do opracovaného pouzdra. Vnější průměr 6 a vrtání F7 přesahuje potřebný k držení objímky bez dalších upevňovacích prvků. U přírubových typů dosedá příruba na čelo skříně a zajišťuje axiálnímu pohybu. Doporučujeme zaváděcí zkosení na vrtání pouzdra, aby nedošlo k poškození grafitových záslepek při montáži.

Po instalaci ložisko nepotřebuje žádné běžné mazání. Kontroly údržby se zaměřují na hloubku opotřebení, stav povrchu hřídele a jakékoli známky přehřátí. Protože se grafitový film samoobnovuje, pouzdro pokračuje v činnosti, i když je původní mazací film narušen. Výměna probíhá stejným postupem zalisování a náhradní pouzdro dodáváme podle původního výkresu.

Často kladené otázky

Jaký je rozdíl mezi HZ-JDB a HZ-JFB?

HZ-JDB je rovná válcová objímka pro radiální zatížení. HZ-JFB přidává integrovanou přírubu, která axiálně umístí ložisko a rozloží zatížení na větší plochu pouzdra. Oba používají stejný měděno-grafitový samomazný princip.

Mohou pouzdra HZ-JDB běžet úplně nasucho?

Ano. Vložený grafit zajišťuje pevné mazání, takže ložisko funguje bez oleje nebo maziva. Chod nasucho je běžný v prašných, vysokoteplotních nebo nepřístupných místech, kde by bylo mazání nepraktické.

Jakou třídu bych si měl vybrat pro vysokou zátěž a vysokou teplotu?

JDB-1 zvládá běžné vysoké zatížení až do 100 N/mm² a 300 °C. JDB-5 podporuje až 250 N/mm² pro těžké zvedací podpěry, ale není určen pro vodu, kyseliny nebo zásady. JDB-2 a JDB-4 pokrývají pozice s nižším zatížením a vysokou vysokou.

Vyrábíte zakázkové velikosti a grafitové vzory?

Vyrábíme zakázkové vývrty, délky, příruby a grafitové rozvody dle zákaznických výkresů. Standardní metrické velikosti pokrývají vrtání 8–150 mm pro rovná pouzdra a 10–120 mm pro typy s přírubou, další velikosti jsou k dispozici na vyžádání.

Jaké informace potřebujete pro cenovou nabídku?

Rozměry hřídele a skříně, zatížení, rychlost, teplota, stav mazání, množství a harmonogram dodávek. Nákres nebo vzorek nám pomáhá potvrdit přesnou konfiguraci. Na dotazy odpovídáme do 12 hodin od pracovního dne.

Jak jsou pouzdra balena a obsažena?

Pouzdra jsou zabalena tak, aby chránily obrobené povrchy a grafitové zátky během přepravy. Balení, označení a rozsah dodání potvrzujeme objednávku a můžeme zahrnout kontrolní záznamy a materiálové certifikáty pro projektové zásilky.
