Typické aplikace
01 / vodicí kroužek hydraulického válce, opěrný kroužek
02 / hydraulické strojní zařízení, vodicí pouzdro sloupku kovacího stroje
03 / stavební stroje, pouzdro držáku výkyvné nápravy vozidla
Technické parametry
| Model | barva | Hustota (8/cmP) |
Síla prodloužení
(MPa) | pevnost v tlaku | Tvrdost | koeficient tření | Provozní teplota
(°C) |
| Ploché na laminovaném povrchu | Kolmo k povrchu laminátu | suché | Mazání olejem |
| PFC-1 | Světle žlutohnědá | 1,2-1,4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40~130 |

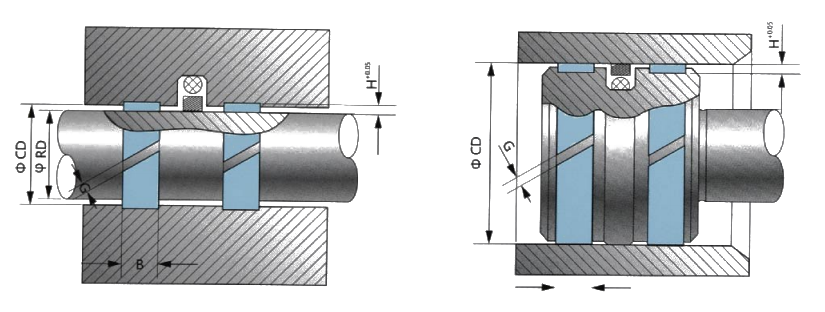

Píst hydraulického válce a opěrné kroužky pístnice odkazují na specifikaci
Rozměry: mm
| Materiál | Tolerance vnějšího průměru CD | Tolerance vnitřního průměru d | Tolerance tloušťky stěny H | Tolerance šířky B | Incision OD CD | Řez G | Tolerance řezu |
série PFC

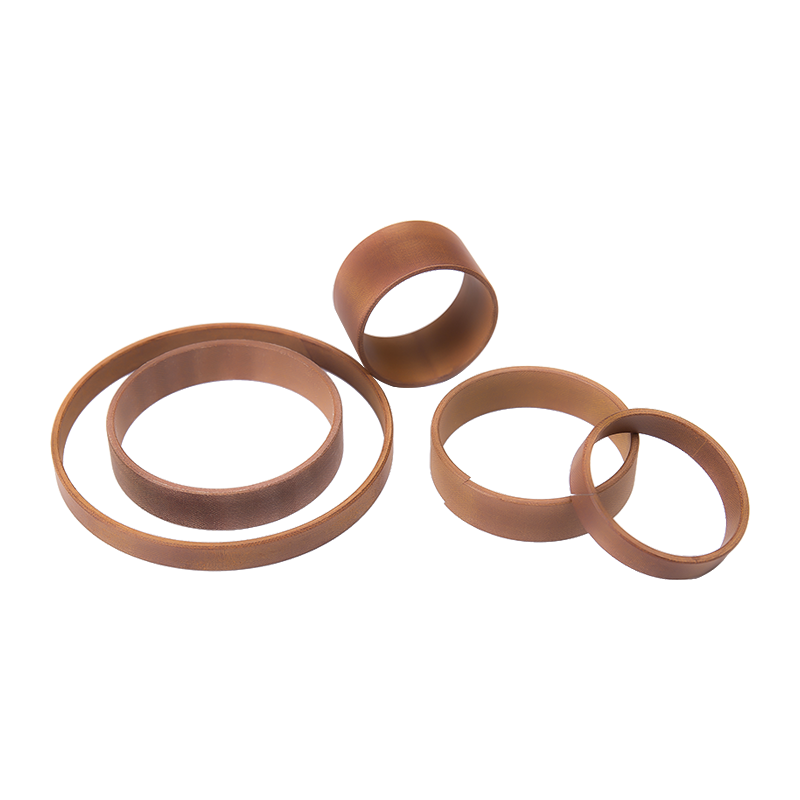

Vodicí kroužky z vysoce pevné látky | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Úvod do materiálu
Materiál PFC-2 je vysoce pevný kompozitní materiál vytvořený termosetem při určité teplotě a tlaku za použití rozpustné fenolové pryskyřice obsahující rovnoměrně rozptýlený grafit a vysoce kvalitní bavlněné vlákno. Má vysokou mechanickou pevnost, vynikající tření a opotřebení, dobrou teplotní odolnost a snese silné vibrace, rázové zatížení a mírné rotační zatížení v semistatických podmínkách. Může pracovat v nízkoolejovém nebo bezolejovém stavu a je vhodný pro strojírenské stroje, nosná pouzdra otočného mostu strojírenských vozidel, vedení sloupů kovacího lisu, kulová ložiska atd.
Technické parametry
| Model | Barva | Hustota
(g/m.) | Pevnost v tahu
(MPa) | Pevnost v tlaku | tvrdost | Koeficient tření | Provozní teplota (°C) |
| Paralelně s laminovaným povrchem | kolmo k povrchu laminátu | Suché | Mazání olejem |
| PFC-2 | černá | 1,2-1,4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40~130 |
Typické aplikace
01/Kulový ventil, manžeta hřídele klapky
02/Plastic Machinery Zelená vodicí objímka sloupu
03/Pouzdro hřídele hydraulického stroje
04/Hydraulické strojní zařízení, vodicí pouzdro sloupu kovacího stroje
05/Stavební stroje, obložení otočného mostu vozidel
06/Koudová ložiska a materiály pro lodní ložiska pro lodní strojírenství
Úvod do materiálu
Tento materiál se skládá ze syntetických vláken, zesílené polyesterové pryskyřice a samomazných mikroprášků. Má nízký koeficient tření, vysoké mechanické vlastnosti a odolnost proti chemické korozi
Má dobrý výkon a nízkou absorpci vody.
Technické parametry
| Model | Barva |
Hustota
(g/m) | Pevnost v tlaku
(MPa) | Třecí systém (suché tření) | Provozní teplota |
| Minimální teplota | Minimální teplota |
| PFC-20 | Zelená nebo bílá | 1,2-1,4 | 330 | 0,13 (použijte GB/T3960) | 120 | -40 |
Typické aplikace
01/Vodící kroužek
02/Ložiska, pouzdra hřídelů a ložiskové pánve
03/Součásti stavby lodí a námořnictva
04/Díly stavebních strojů
05/Součásti pro výrobu hydraulické energie
