1.1 Co jsou Bimetalová kompozitní ložiska ?
Bimetalová kompozitní ložiska jsou specializované součásti navržené tak, aby poskytovaly vynikající výkon za podmínek vysokého zatížení a vysokého opotřebení. Jsou vyrobeny spojením dvou odlišných kovů, aby vytvořily nosnou plochu, která kombinuje jedinečné vlastnosti každého materiálu. Ložisko se obvykle skládá z ocelové nosné vrstvy pro strukturální pevnost a měkčího materiálu odolného proti opotřebení, jako je bronz nebo hliník, jako povrch ložiska. Tato kombinace umožňuje bimetalovým kompozitním ložiskům nabídnout odolnost oceli spolu s vlastnostmi měkčích kovů, které snižují tření.
Konstrukce těchto ložisek je navržena tak, aby vydržela drsné provozní podmínky, což z nich činí spolehlivou volbu pro širokou škálu průmyslových aplikací. Tyto dva kovy se obvykle spojují pomocí metod, jako je plátování, difúzní spojování nebo vytlačování, což zajišťuje trvanlivé a účinné spojení mezi vrstvami.
1.2 Výhody použití bimetalových kompozitních ložisek
Bimetalová kompozitní ložiska mají několik výhod, které z nich dělají ideální volbu v různých aplikacích, od automobilového až po letecký průmysl. Níže jsou uvedeny některé z klíčových výhod:
Vysoká nosnost: Kombinace silného ocelového podkladu s měkčím povrchem ložiska umožňuje těmto ložiskům efektivně zvládat vysoké zatížení. Ocelová podložka poskytuje konstrukční pevnost nezbytnou pro podporu těžkých strojů a zařízení.
Vynikající odolnost proti opotřebení: Ložisková plocha, často vyrobená z materiálů jako bronz nebo hliník, nabízí vynikající odolnost proti opotřebení. Díky této vlastnosti jsou bimetalová kompozitní ložiska vhodná pro aplikace, kde tření a opotřebení představují významné obavy.
Dobrá únavová síla: Tato ložiska jsou navržena tak, aby vydržela opakované zatěžovací cykly bez selhání a zajistila dlouhodobou životnost i v náročných prostředích. Jejich schopnost odolávat únavě prodlužuje jejich životnost v náročných aplikacích.
Vylepšená odolnost proti korozi: Materiály používané v bimetalových kompozitních ložiscích jsou vybírány pro svou odolnost vůči korozi, takže jsou ideální pro použití v prostředích, kde je problémem vystavení vlhkosti nebo jiným korozivním prvkům. Například bronz a hliníkové slitiny jsou vysoce odolné vůči korozi a degradaci.
1.3 Aplikace napříč odvětvími
Bimetalová kompozitní ložiska nacházejí své místo v různých průmyslových odvětvích díky svým robustním výkonnostním charakteristikám. Zde je několik pozoruhodných aplikací:
Automobilový průmysl : Bimetalová kompozitní ložiska se běžně používají v součástech motoru, jako jsou ložiska klikového hřídele a ojnice, stejně jako v součástech převodovky, jako jsou pouzdra a axiální podložky. Díky své vysoké nosnosti a odolnosti proti opotřebení jsou ideální pro náročné podmínky v motoru.
Průmyslové stroje : V sektoru těžkých strojů jsou bimetalová kompozitní ložiska široce používána ve strojích, jako jsou stavební stroje a důlní stroje, kde nesou vysoké zatížení a odolávají opotřebení v náročných provozních podmínkách. Kromě toho hrají klíčovou roli v hydraulických systémech, včetně čerpadel, motorů a válců.
Aerospace : V leteckém průmyslu se bimetalová kompozitní ložiska používají v součástech podvozků a řídicích plochách. Jejich schopnost efektivně fungovat při extrémních teplotách a zatížení z nich dělá spolehlivou volbu pro tyto kritické aplikace.
Typy bimetalových kompozitních ložisek

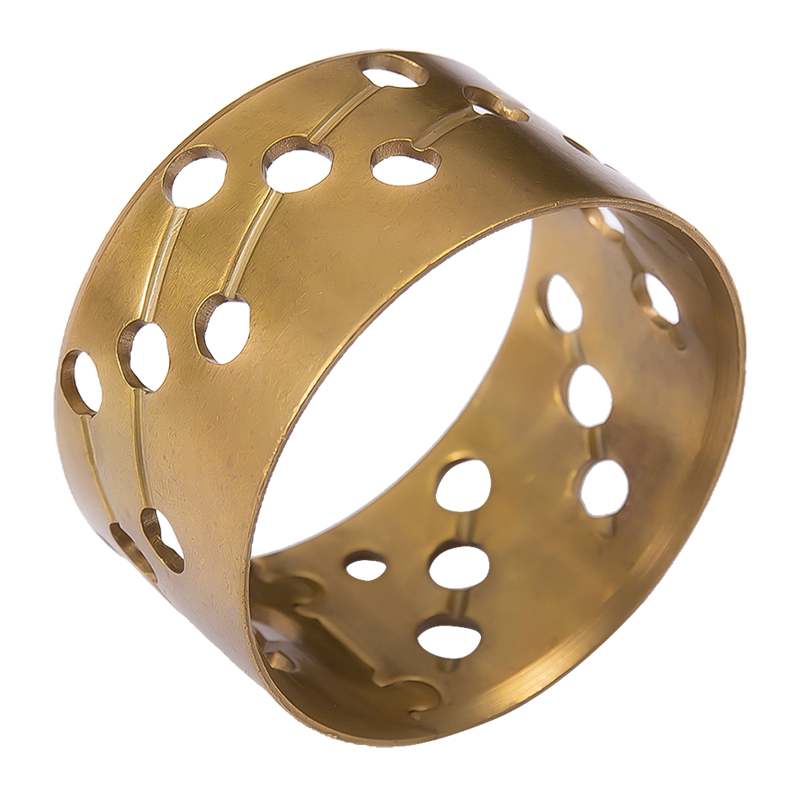

2.1 Bronzová ložiska s ocelovou opěrou
Bronzová ložiska s ocelovou opěrou jsou jedním z nejběžnějších typů bimetalových kompozitních ložisek, zejména v aplikacích, které vyžadují jak vysokou pevnost, tak vynikající odolnost proti opotřebení. Tato ložiska se skládají z ocelové nosné vrstvy, která poskytuje strukturální podporu, zatímco povrch ložiska je vyroben z bronzové slitiny, obvykle složené z mědi a cínu.
Popis a vlastnosti
Bronz je vybrán pro své vynikající tribologické vlastnosti, které zahrnují vysokou odolnost proti opotřebení, dobré kluzné vlastnosti a odolnost proti korozi. Ocelová podložka nabízí nezbytnou pevnost, aby unesla velké zatížení, zatímco bronzová vrstva poskytuje samomazné vlastnosti nezbytné pro snížení tření mezi pohyblivými částmi.
Běžné aplikace
Bronzová ložiska s ocelovou opěrou se často používají v automobilových aplikacích, jako jsou ložiska motoru (kliková hřídel, ojnice), kde dokážou zvládnout vysoké zatížení a teploty. Používají se také v těžkých strojích, jako jsou stavební a důlní zařízení, kde je rozhodující životnost a odolnost proti opotřebení.
2.2 Hliníková ložiska s ocelovou opěrou
Hliníková ložiska s ocelovou opěrou jsou dalším široce používaným typem bimetalového ložiska, které v určitých aplikacích nabízí výrazné výhody. Tato ložiska používají jako povrch ložiska hliníkovou slitinu, spojenou s ocelovým podkladem pro větší pevnost.
Popis a vlastnosti
Hliníkové slitiny jsou lehčí a cenově výhodnější ve srovnání s bronzem a nabízejí dobrou odolnost proti korozi. Hliník má však nižší odolnost proti opotřebení než bronz, takže je vhodný pro aplikace s nižším zatížením nebo méně náročnými podmínkami. Ocelová podložka stále poskytuje požadovanou pevnost pro podporu nosné konstrukce.
Běžné aplikace
Hliníková ložiska s ocelovou opěrou se často používají v aplikacích, kde je důležitá úspora hmotnosti, jako je letecký a automobilový průmysl. Tato ložiska se běžně používají například v součástech letadel, jako jsou vztlakové klapky a podvozky, stejně jako v součástech převodovky, kde je výhodná nižší hmotnost.
2.3 Jiné kombinace materiálů
Zatímco ocelová bronzová a hliníková ložiska jsou nejběžnější, existují také jiné, specializovanější kombinace materiálů používaných v bimetalových kompozitních ložiscích. Patří mezi ně kombinace s polymery, PTFE (polytetrafluoretylen) a dalšími technickými materiály, které vyhovují specifickým požadavkům.
Přehled méně běžných, ale specializovaných bimetalových ložisek
Polymerová ložiska s ocelovou podložkou: Tato ložiska se často používají v aplikacích s nízkým zatížením nebo tam, kde je důležité snížení hluku. Polymerní vrstva může být upravena tak, aby poskytovala zlepšené lubrikační vlastnosti.
Ložiska PTFE s ocelovou opěrou: PTFE je dobře známý pro své nízké tření a vynikající chemickou odolnost, díky čemuž je volbou pro aplikace v drsném nebo korozivním prostředí. Tato ložiska se typicky používají v situacích, kde je kritická vysoká přesnost a minimální tření.
I když tyto kombinace materiálů nejsou tak rozšířené jako ocelová bronzová nebo hliníková ložiska, hrají zásadní roli ve specializovaných aplikacích, kde tradiční bimetalová ložiska nemusí fungovat tak efektivně.
Materiály použité v Bimetalová kompozitní ložiska
3.1 Ocelový podklad
Ocel je základní materiál používaný při konstrukci bimetalových kompozitních ložisek díky své vlastní pevnosti, trvanlivosti a odolnosti proti deformaci při velkém zatížení. Ocelová podložka poskytuje ložisku nezbytnou konstrukční podporu a zajišťuje, že odolá mechanickému namáhání při různých aplikacích.
Typy použité oceli (např. uhlíková ocel, nerezová ocel)
Uhlíková ocel : Uhlíková ocel je jedním z nejčastěji používaných materiálů pro nosnou vrstvu bimetalových kompozitních ložisek. Nabízí vynikající pevnost, houževnatost a hospodárnost, díky čemuž je ideální pro náročné aplikace. Ve srovnání s nerezovou ocelí však může být náchylnější ke korozi.
Nerezová ocel : Nerezová ocel je další možností, zvláště když je klíčovým hlediskem odolnost proti korozi. Poskytuje zvýšenou odolnost a může pracovat v náročnějších prostředích, jako jsou námořní nebo chemické aplikace. Ložiska z nerezové oceli jsou obvykle dražší, ale nabízejí vynikající výkon v drsných podmínkách.
Role oceli při poskytování strukturální podpory
Ocelová podložka slouží jako základ ložiska a nabízí odolnost proti deformaci při vysokém zatížení. Zajišťuje, že si ložisko zachová svůj tvar a funkci i při extrémním tlaku nebo namáhání, což přispívá k celkové spolehlivosti a dlouhé životnosti ložiska v provozu.
3.2 Materiály nosné vrstvy
Pro snížení tření a opotřebení mezi pohyblivými částmi je rozhodující nosná plocha, která je vyrobena z měkčích kovů nebo materiálů. Výběr materiálu pro nosnou vrstvu závisí na konkrétních požadavcích aplikace, včetně faktorů, jako je zatížení, rychlost a podmínky prostředí.
Slitiny bronzu: Složení a vlastnosti
Bronz je jedním z nejpoužívanějších materiálů pro ložiskovou vrstvu v bimetalových kompozitních ložiscích. Slitiny bronzu se obvykle skládají z mědi, cínu a dalších prvků, jako je fosfor nebo olovo, aby se zlepšily specifické vlastnosti. Složení slitiny určuje odolnost ložiska proti opotřebení, korozi a únavě.
Vlastnosti : Bronz nabízí vynikající odolnost proti opotřebení, dobré třecí vlastnosti a odolnost proti korozi. Je ideální pro aplikace s vysokým zatížením a tam, kde mazání není vždy dostupné nebo účinné.
Hliníkové slitiny: Složení a vlastnosti
Hliníkové slitiny jsou další oblíbenou volbou pro ložiskovou vrstvu v bimetalových kompozitních ložiscích, zvláště když je prioritou snížení hmotnosti. Hliníkové slitiny jsou lehčí než bronz a vykazují dobrou odolnost proti korozi. Často se používají v leteckých a automobilových aplikacích, kde je rozhodující snížení celkové hmotnosti součástí.
Vlastnosti : Hliníkové slitiny mají obvykle nižší odolnost proti opotřebení než bronz, ale jejich nízký koeficient tření a dobrá tepelná vodivost je činí vhodnými pro specifické, méně náročné aplikace.
Další materiály: Polymery, PTFE
V některých případech se jako materiály nosné vrstvy používají polymery nebo PTFE (Polytetrafluorethylen). Tyto materiály jsou často vybírány pro své nízké tření, vysokou chemickou odolnost a samomazné vlastnosti.
Polymery : Polymery jako POM (polyoxymethylen) se používají v aplikacích vyžadujících nízké tření a snížení hluku. Tyto materiály mohou dobře fungovat v aplikacích s nižším zatížením nebo tam, kde jsou přítomny specifické provozní podmínky (jako jsou extrémní teploty).
PTFE : PTFE se často používá v ložiskách, která potřebují pracovat s minimálním mazáním, nebo v prostředích, kde maziva nelze použít. Je chemicky inertní a má vynikající odolnost vůči široké škále drsných látek, takže je ideální pro použití v chemickém nebo potravinářském průmyslu.
3.3 Nátěry a povrchové úpravy
Kromě výběru materiálů se na vrstvy ložisek často aplikují povlaky a povrchové úpravy, které dále zvyšují jejich výkon. Tyto úpravy mohou zlepšit odolnost proti opotřebení, snížit tření a nabídnout lepší ochranu proti korozi.
Tvrdé chromování : Jedná se o běžnou povrchovou úpravu používanou ke zlepšení odolnosti povrchů ložisek proti opotřebení, zejména v aplikacích s vysokým zatížením.
Niklový povlak : Niklové povlaky se často používají k zajištění odolnosti proti korozi v agresivnějších prostředích, jako je námořní nebo chemické zpracování.
Keramické nátěry : Ve specializovaných aplikacích se keramické povlaky používají ke zvýšení tvrdosti a odolnosti povrchu ložiska proti opotřebení.
Úvahy o konstrukci bimetalových kompozitních ložisek
4.1 Rozměry a tolerance ložisek
Konstrukce bimetalových kompozitních ložisek vyžaduje pečlivou pozornost k jejich rozměrům a tolerancím, aby bylo zajištěno správné uložení a funkce ve strojním zařízení nebo zařízení. Přesnost v těchto aspektech je zásadní pro to, aby ložisko fungovalo efektivně, minimalizovalo opotřebení a zabránilo předčasnému selhání.
Důležitost přesných rozměrů
Přesné rozměry ložiska zajišťují, že ložisko správně sedí ve svém pouzdru nebo nosné konstrukci a poskytuje potřebnou podporu a stabilitu pohyblivým součástem. Nesprávné rozměry mohou mít za následek špatné vyrovnání, nadměrné tření nebo nerovnoměrné rozložení zatížení, což vše může vést k předčasnému opotřebení nebo selhání.
Standardní třídy tolerance
Ložiska jsou vyráběna podle specifických tolerančních tříd, aby byla zajištěna jednotnost a konzistence jejich rozměrů. Tyto toleranční třídy jsou navrženy tak, aby zohledňovaly odchylky ve výrobních procesech při zachování požadovaného lícování. Standardní třídy tolerance zahrnují:
Tolerance H7 : Běžně se používá pro uložení hřídelí a otvorů ve středně přesných aplikacích.
Tolerance P6 : Používá se pro aplikace s vyšší přesností, kde je vyžadováno těsnější uložení.
Tolerance C5 : Obvykle se používá ve velmi přesných aplikacích, jako je letecký průmysl a vysokorychlostní stroje.
Volba třídy tolerance závisí na konkrétní aplikaci a provozních požadavcích ložiska.
4.2 Povrchová úprava a mazací drážky
Povrchová úprava a zahrnutí mazacích drážek jsou dvě zásadní konstrukční hlediska pro optimalizaci výkonu bimetalových kompozitních ložisek. Oba tyto faktory ovlivňují schopnost ložiska snižovat tření, distribuovat mazivo a odolávat opotřebení v průběhu času.
Vliv povrchové úpravy na výkon
Povrchová úprava dosedací plochy hraje významnou roli při minimalizaci tření a opotřebení. Hladký povrch snižuje kontaktní plochu mezi ložiskem a pohyblivými částmi, snižuje koeficient tření a podporuje lepší distribuci mazání. Příliš hladký povrch však nemusí udržet dostatek maziva, což vede k nedostatečnému mazání a zvýšenému opotřebení.
Naproti tomu texturovaný nebo mírně zdrsněný povrch může podporovat lepší zadržování oleje a zlepšit celkový výkon ložiska v aplikacích s vysokým zatížením. Volba povrchové úpravy závisí na konkrétních provozních podmínkách, jako je zatížení, rychlost a typ použitého maziva.
Typy a výhody mazacích drážek
Mazací drážky jsou často zabudovány do povrchu ložiska pro usnadnění distribuce maziva a zvýšení výkonu. Tyto drážky umožňují nepřetržitý přísun maziva mezi ložisko a jeho protilehlý povrch, snižují tření a zabraňují kontaktu kov na kov. Mezi běžné typy mazacích drážek patří:
Rovné drážky : Probíhají po celé délce ložiska a používají se v aplikacích s vysokým zatížením.
Spirálové drážky : Navrženo pro zajištění lepšího průtoku mazání, zejména v rotačních aplikacích.
Mazací drážky jsou zvláště důležité v aplikacích, kde není možné nepřetržité mazání nebo kde je vyžadován chod nasucho.
4.3 Nosnost a provozní podmínky
Únosnost bimetalového kompozitního ložiska je kritickým faktorem při jeho konstrukci, protože určuje maximální zatížení, které ložisko bez poruchy unese. Nosnost ložiska ovlivňuje několik faktorů, včetně použitých materiálů, rozměrů ložiska a systému mazání.
Faktory ovlivňující nosnost
Síla materiálu : Pevnost ocelového podkladu a materiálu povrchu ložiska přímo ovlivňuje nosnost ložiska. Například ložiska s tlustší ocelovou podložkou mohou obvykle unést vyšší zatížení.
Geometrie ložisek : Tvar a velikost ložiska, včetně tloušťky vrstvy ložiska, může ovlivnit, jak rovnoměrně je zatížení rozloženo po povrchu ložiska.
Mazání : Správné mazání je nezbytné pro snížení tření a rovnoměrné rozložení zátěže po povrchu ložiska. Nedostatečné mazání může vést ke zvýšenému opotřebení a snížení nosnosti.
Úvahy o teplotě, rychlosti a mazání
Teplota : Ložiska musí být navržena tak, aby fungovala ve specifickém teplotním rozsahu. Vysoké teploty mohou ovlivnit materiálové vlastnosti ocelového podkladu i povrchu ložiska, což vede ke zvýšenému opotřebení nebo snížení nosnosti. Pro vysokoteplotní aplikace lze použít materiály s vyšší tepelnou odolností, jako je bronz nebo speciální slitiny.
Rychlost : Rychlost, při které ložisko funguje, také ovlivňuje jeho konstrukci. Vysokorychlostní aplikace vyžadují ložiska, která vydrží odstředivé síly a udrží stabilní mazání při rychlé rotaci.
Mazání : Typ mazání (olej, mazivo nebo suché mazání) a dostupnost systému kontinuálního mazání jsou důležitými faktory pro zajištění efektivního provozu ložiska. Volba mazání ovlivní tření, opotřebení a tvorbu tepla v ložisku.
Výrobní procesy
5.1 Techniky opláštění a lepení
Výrobní proces bimetalových kompozitních ložisek zahrnuje několik kritických kroků, z nichž nejdůležitější je opláštění a spojení těchto dvou materiálů. Proces lepení zajišťuje pevné a odolné spojení mezi ocelovou podložkou a povrchem ložiska, což je klíčové pro celkový výkon ložiska.
Metody spojování různých kovových vrstev
Opláštění : Plátování je proces, při kterém je tenká vrstva jednoho materiálu (např. bronzu nebo hliníku) spojena se silnější vrstvou jiného materiálu (např. oceli). To se často provádí aplikací tepla a tlaku, aby se obě vrstvy spojily dohromady. K lepení může dojít pomocí metod, jako je válcování za tepla, vytlačování nebo slinování, v závislosti na konkrétních použitých materiálech.
Difúzní lepení : Při difúzním spojování se na kovové vrstvy působí teplem a tlakem v řízené atmosféře, aby atomy z těchto dvou materiálů mohly difundovat a vytvořit metalurgickou vazbu. Tento proces vytváří pevné spojení bez nutnosti použití lepidel nebo výplňových materiálů, což zajišťuje bezproblémové a trvanlivé připevnění.
Výbušné lepení : Výbušné lepení je vysokoenergetická technika, při které se řízená výbušná nálož používá k urychlení jedné kovové vrstvy na povrchu druhé. Tento proces vytváří metalurgickou vazbu mezi vrstvami a obvykle se používá pro materiály, které se obtížně spojují konvenčními metodami, jako je hliník a ocel.
Zajištění silné a spolehlivé přilnavosti
Aby byla zajištěna pevnost a spolehlivost spoje, musí výrobci během procesu opláštění nebo spojování pečlivě kontrolovat teplotu, tlak a dobu zpracování. Jakékoli nesrovnalosti ve spoji mohou vést k selhání ložiska, proto je nezbytné, aby byly materiály řádně připraveny a proces byl přísně kontrolován.
5.2 Obrábění a dokončování
Jakmile je proces opláštění nebo lepení dokončen, dalším krokem je opracování a dokončení ložiska na přesné rozměry. To je zásadní pro zajištění toho, aby ložisko splňovalo požadované tolerance a fungovalo efektivně.
Přesné obrábění pro rozměrovou přesnost
Obrábění zahrnuje řezání, broušení a soustružení ložiska pro dosažení správných rozměrů a povrchové úpravy. CNC (Computer Numerical Control) stroje se často používají k dosažení vysoké přesnosti a konzistence. Tento krok zajišťuje, že ložisko bude správně sedět v určeném použití a bude fungovat hladce bez nadměrného opotřebení.
Techniky povrchové úpravy
Po obrobení je povrch ložiska často upravován, aby se zlepšily jeho třecí vlastnosti a zvýšila se jeho odolnost proti opotřebení. Mezi běžné techniky povrchové úpravy patří:
Leštění : Leštění povrchu ložiska vyhladí všechny drsné oblasti, sníží tření a opotřebení.
Shot Peening : Tento proces zahrnuje bombardování povrchu malými ocelovými kuličkami, aby se vytvořila vrstva tlakového napětí, která může zlepšit únavovou pevnost a odolnost ložiska proti opotřebení.
Potahování : Některá ložiska podstupují další procesy povrchové úpravy, jako je niklování nebo chromování, aby se dále zlepšila jejich odolnost proti korozi nebo opotřebení.
5.3 Kontrola kvality a testování
Zajištění kvality a spolehlivosti bimetalových kompozitních ložisek je zásadní pro jejich výkon v kritických aplikacích. Aby bylo zajištěno, že každé ložisko splňuje požadované normy, jsou nezbytné přísné zkoušky a opatření kontroly kvality.
Nedestruktivní zkušební metody
Techniky nedestruktivního testování (NDT) se běžně používají k detekci defektů v ložisku, aniž by došlo k jeho poškození. Mezi tyto metody patří:
Ultrazvukové testování : Používá se ke kontrole dutin nebo prasklin v materiálu, které by mohly oslabit spojení mezi vrstvami.
Rentgenová kontrola : Tato metoda může identifikovat vnitřní vady nebo nesrovnalosti v nosné konstrukci.
Testování magnetických částic : Často se používá pro detekci povrchových a podpovrchových trhlin, zejména v ložiskách s ocelovou opěrou.
Testování výkonu za různých podmínek
Aby bylo zajištěno, že ložisko vydrží podmínky, s nimiž se setká v provozu, prochází testem výkonu. To může zahrnovat:
Zátěžové testování : Pro ověření schopnosti ložiska unést požadované zatížení bez nadměrné deformace nebo poruchy.
Teplota Testing : Pro posouzení výkonu ložiska za podmínek vysoké i nízké teploty.
Testování opotřebení : Pro měření odolnosti ložiska proti opotřebení a jeho životnosti za typických provozních podmínek.
Aplikace bimetalových kompozitních ložisek
6.1 Automobilové aplikace
Bimetalová kompozitní ložiska jsou široce používána v automobilovém průmyslu, především v součástech motorů a převodovek. Tato ložiska jsou ceněna pro svou schopnost odolávat vysokému zatížení, snižovat tření a zvyšovat odolnost, což vše je nezbytné v automobilových aplikacích.
Ložiska motoru: klikový hřídel, ojnice
U spalovacích motorů se bimetalová kompozitní ložiska používají v kritických součástech, jako jsou klikové hřídele a ojnice. Tato ložiska odolávají trvalému vysokému zatížení a rychlosti otáčení, což z nich činí ideální kandidáty pro bimetalovou technologii. Ocelová podložka poskytuje potřebnou konstrukční podporu, zatímco nosná vrstva (často bronzová nebo hliníková) nabízí vynikající odolnost proti opotřebení a nízké tření.
Bimetalová kompozitní ložiska používaná v aplikacích motoru pomáhají zlepšit účinnost motoru, snížit spotřebu paliva a prodloužit celkovou životnost součástí motoru. Jejich schopnost udržovat nízké tření i při vysokých teplotách zajišťuje hladký provoz a menší tvorbu tepla, což přispívá k lepšímu celkovému výkonu.
Komponenty převodovky: Pouzdra, přítlačné podložky
Bimetalová kompozitní ložiska se také používají v převodových součástech, jako jsou pouzdra a axiální podložky. Tyto díly jsou vystaveny měnícím se podmínkám zatížení, vysokým rychlostem otáčení a značnému namáhání. Kombinace materiálů umožňuje těmto ložiskům nabízet jak vysokou únosnost, tak vynikající odolnost proti opotřebení, zajišťující spolehlivý provoz převodového systému.
Kromě své odolnosti pomáhají bimetalová kompozitní ložiska v převodovkách zlepšit celkovou účinnost systému snížením tření a opotřebení, což vede k hladšímu řazení a snížení nákladů na údržbu.
6.2 Průmyslové aplikace
Bimetalová kompozitní ložiska také hrají klíčovou roli v průmyslových strojích a zařízeních. Tato ložiska se nacházejí v náročných aplikacích, včetně stavebních strojů, důlních zařízení a hydraulických systémů, kde je vysoce ceněna jejich životnost a odolnost proti opotřebení.
Těžká technika: Stavební technika, Těžební stroje
Těžké stroje používané ve stavebnictví, hornictví a dalších průmyslových odvětvích vyžadují součásti, které vydrží extrémní zatížení a drsné provozní podmínky. Bimetalová kompozitní ložiska jsou ideální pro použití v těchto strojích, jako jsou náboje kol, hnací hřídele a další vysoce zatížené komponenty.
Tato ložiska pomáhají snižovat tření a opotřebení, což prodlužuje životnost strojů a snižuje potřebu časté údržby. Kombinace silného ocelového podkladu a otěruvzdorné nosné vrstvy umožňuje těmto ložiskům zvládat intenzivní síly spojené s aplikacemi s vysokým zatížením.
Hydraulické systémy: čerpadla, motory, válce
Hydraulické systémy, které se spoléhají na řízený pohyb kapalin pro přenos výkonu, také těží z použití bimetalových kompozitních ložisek. Ložiska používaná v čerpadlech, motorech a válcích musí efektivně fungovat ve vysokotlakém prostředí a udržovat hladký provoz při kolísavém zatížení. Vysoká nosnost a odolnost proti opotřebení bimetalových kompozitních ložisek z nich činí ideální volbu pro tyto systémy, které pomáhají zkrátit prostoje a zvýšit spolehlivost hydraulických strojů.
6.3 Letecké aplikace
Letecký průmysl vyžaduje součásti, které mohou spolehlivě fungovat v extrémních podmínkách, jako jsou vysoké rychlosti, vysoké zatížení a široké teplotní rozsahy. Bimetalová kompozitní ložiska se často používají v kritických leteckých aplikacích, kde jsou rozhodujícími faktory výkon, odolnost a hmotnost.
Součásti podvozku
Bimetalová kompozitní ložiska se používají v systémech podvozků, kde jsou vystavena vysokému namáhání během vzletu, přistání a pojíždění. Ložiska musí unést hmotnost letadla a zajistit hladký pohyb podvozkových mechanismů. Kombinace vysoké nosnosti, odolnosti proti opotřebení a odolnosti proti korozi činí bimetalová kompozitní ložiska vhodná pro tuto náročnou aplikaci.
Ložiska ovládacích ploch
Bimetalová kompozitní ložiska se také nacházejí v řídicích plochách, jako jsou křidélka, výškovky a směrovky. Tato ložiska musí pracovat ve vysokorychlostních podmínkách při zachování přesné kontroly. Jejich schopnost snižovat tření a odolávat opotřebení zajišťuje, že ovládací plochy reagují rychle a přesně, což je zásadní pro bezpečnost a výkon letu.
Instalace a údržba
7.1 Správné instalační techniky
Správná instalace bimetalových kompozitních ložisek je rozhodující pro zajištění optimálního výkonu a dlouhé životnosti. Nesprávná instalace může vést k nesouososti, nadměrnému opotřebení nebo selhání ložisek, což může ohrozit provoz stroje.
Zajištění správného zarovnání
Jedním z nejdůležitějších aspektů instalace je zajištění správného vyrovnání ložiska s protilehlými součástmi. Nesouosost může vést k nerovnoměrnému zatížení, které může způsobit místní opotřebení, zvýšené tření a předčasné selhání ložiska. Při instalaci je nezbytné pečlivě zkontrolovat vyrovnání ložiska, zejména u rotačních strojů, kde je přesné vyrovnání klíčové pro hladký provoz.
Zabránění poškození během instalace
Bimetalová kompozitní ložiska, zejména ta s měkčími ložiskovými vrstvami, jako je bronz nebo hliník, mohou být náchylná k poškození, pokud se s nimi během instalace špatně zachází. Ostré nárazy nebo nesprávná manipulace mohou způsobit poškození povrchu, což vede k problémům s opotřebením nebo dokonce k prasknutí. Abyste tomu zabránili, je důležité při instalaci používat správné nástroje a techniky. Použití ochranných pouzder nebo polstrované podpory při manipulaci může pomoci zabránit poškození povrchu ložiska.
7.2 Požadavky na mazání
Mazání je nezbytné pro správnou funkci ložisek z bimetalového kompozitu, protože snižuje tření, odvádí teplo a zabraňuje kontaktu kov na kov mezi ložiskem a hřídelí nebo jinými pohyblivými částmi. Typ a množství požadovaného mazání závisí na konkrétní aplikaci a provozních podmínkách.
Důležitost správného mazání
Mazání hraje klíčovou roli v prodloužení životnosti bimetalového kompozitního ložiska. Správné mazání minimalizuje tření, což snižuje opotřebení a hromadění tepla. Pomáhá také při rovnoměrnějším rozložení zátěže po povrchu ložiska, čímž zabraňuje místnímu poškození nebo přehřátí. Bez dostatečného mazání může ložisko zaznamenat vyšší míru opotřebení, zvýšené tření a případnou poruchu.
Typy maziv a jejich aplikace
Olej : Olej je nejběžnějším mazivem pro bimetalová kompozitní ložiska, zejména ve vysokozatížených a vysokorychlostních aplikacích. Je účinný při snižování tření a hromadění tepla a lze jej použít v systémech rozstřikování i nuceného mazání. V závislosti na provozních podmínkách, jako je teplota a rychlost, lze použít minerální oleje, syntetické oleje nebo polosyntetické oleje.
Namazat : Mazací tuk se často používá pro ložiska v nízkorychlostních aplikacích nebo tam, kde není možné mazání olejem. Poskytuje lepší těsnicí vlastnosti a za určitých podmínek může nabídnout déletrvající mazání.
Suché mazání : V některých aplikacích, kde nelze použít tradiční maziva, se nanášejí suché mazací materiály, jako jsou povlaky PTFE (Polytetrafluorethylen) nebo MoS₂ (Sirník molybdenu). Tato maziva se často používají při zpracování potravin, čistých prostorech nebo jiných prostředích, kde by mokré mazání mohlo být škodlivé.
7.3 Kontrola a výměna
Pravidelná kontrola a údržba jsou nezbytné pro zajištění trvalého výkonu bimetalových kompozitních ložisek. Časem i ta nejlepší ložiska budou vykazovat známky opotřebení a včasná kontrola může předejít neočekávaným poruchám.
Známky opotřebení a poškození
Nadměrný hluk nebo vibrace : Neobvyklé zvuky nebo vibrace mohou naznačovat, že ložisko je opotřebované nebo špatně seřízené. Tyto příznaky je třeba okamžitě řešit, aby se předešlo dalším škodám.
Viditelné poškození povrchu : Praskliny, rýhy nebo stopy opotřebení na povrchu ložiska jsou jasnými indikátory toho, že ložisko již nefunguje efektivně. Tyto problémy mohou vzniknout z nedostatečného mazání, nesouososti nebo přetížení.
Zvýšené provozní teploty : Výrazné zvýšení teploty během provozu je dalším příznakem, že ložisko může být vystaveno nadměrnému tření nebo opotřebení. Může to být způsobeno nedostatečným mazáním nebo poškozením povrchu ložiska.
Doporučené intervaly výměny
Doporučený interval výměny bimetalových kompozitních ložisek závisí na aplikaci, provozních podmínkách a materiálu ložiska. Ložiska v prostředí s vysokým zatížením nebo vysokou teplotou mohou vyžadovat častější kontrolu a výměnu. Při správném mazání a údržbě však mohou bimetalová kompozitní ložiska často vydržet delší dobu, než je potřeba vyměnit. Pravidelné sledování a dodržování pokynů výrobce pomůže maximalizovat životnost ložiska a zabránit neočekávaným prostojům.
Výhody a nevýhody
8.1 Výhody bimetalových kompozitních ložisek
Bimetalová kompozitní ložiska nabízejí řadu výhod, díky čemuž jsou vynikající volbou pro aplikace vyžadující vysoký výkon a odolnost. Tyto výhody jsou zásadní pro průmyslová odvětví, jako je automobilový průmysl, letecký průmysl a těžké strojírenství, kde je spolehlivost a hospodárnost zásadní.
Vysoká nosnost a odolnost proti opotřebení
Jednou z hlavních výhod bimetalových kompozitních ložisek je jejich vysoká únosnost. Ocelová podložka poskytuje robustní konstrukční podporu, zatímco nosná plocha (často vyrobená z bronzu, hliníku nebo jiných materiálů) nabízí vynikající odolnost proti opotřebení. Tato kombinace umožňuje ložisku dobře fungovat při velkém zatížení, čímž se snižuje riziko opotřebení nebo selhání i v náročných prostředích.
Zlepšená únavová síla
Bimetalová kompozitní ložiska jsou navržena tak, aby vydržela opakující se cykly zatížení, které se obvykle vyskytují ve vysokorychlostních a vysoce zatěžovaných aplikacích. Kombinace materiálů poskytuje zvýšenou odolnost proti únavě a umožňuje ložisku spolehlivě fungovat po dlouhou dobu. To je zvláště důležité v aplikacích, jako jsou ložiska motoru, kde součásti podléhají neustálému namáhání.
Efektivita nákladů
Bimetalová kompozitní ložiska nabízejí cenově výhodné řešení, zejména ve srovnání s celokovovými nebo keramickými ložisky. Ocelová podložka je obvykle levnější než jiné materiály a kombinace materiálů může poskytnout vynikající výkon za nižší cenu. Dlouhá životnost a snížené nároky na údržbu bimetalových kompozitních ložisek navíc pomáhají snižovat celkové provozní náklady.
8.2 Omezení a úvahy
Zatímco bimetalová kompozitní ložiska nabízejí řadu výhod, existují také určitá omezení a úvahy, které je třeba mít na paměti při jejich výběru pro konkrétní aplikaci.
Potenciál koroze v určitých prostředích
Navzdory korozi odolných vlastností materiálů, jako je bronz a hliník, mohou být bimetalová kompozitní ložiska v určitých prostředích stále náchylná ke korozi. Například vystavení vysoce kyselým nebo zásaditým podmínkám může vést k degradaci materiálu ložiska. Navíc v aplikacích, kde převládá vlhkost nebo chemikálie, je třeba věnovat zvláštní pozornost výběru materiálů a nátěrů, aby se zabránilo korozi.
Složitost výroby
Výrobní proces pro bimetalová kompozitní ložiska může být složitější a časově náročnější ve srovnání se standardními konstrukcemi ložisek. Spojení dvou různých kovů vyžaduje speciální techniky, jako je plátování, difúzní spojování nebo výbušné spojování, aby bylo zajištěno pevné a spolehlivé spojení. Tato složitost může vést k vyšším počátečním výrobním nákladům a může vyžadovat přísnější opatření kontroly kvality.
Omezený výkon v extrémních prostředích
Zatímco bimetalová kompozitní ložiska fungují dobře v široké škále aplikací, nemusí být vhodná pro prostředí s extrémně vysokou teplotou nebo vysokou rychlostí. Pro aplikace vyžadující extrémní výkon, jako jsou některé letecké nebo vysoce výkonné závodní aplikace, mohou být vhodnější specializované materiály, jako je keramika nebo pokročilé slitiny. Kromě toho mohou mít bimetalová ložiska omezení v prostředích, kde je povrch ložiska vystaven silnému opotřebení nebo korozi po dlouhou dobu.
Budoucí trendy bimetalových kompozitních ložisek
9.1 Materiálové inovace
Jak se průmysl neustále vyvíjí, roste i potřeba pokročilých materiálů a technologií. Budoucnost bimetalových kompozitních ložisek bude pravděpodobně utvářena materiálovými inovacemi, které nabízejí lepší výkon, delší životnost a schopnost odolávat extrémnějším provozním podmínkám.
Vývoj nových kombinací slitin
Vědci neustále zkoumají nové kombinace slitin, které mohou dále zlepšit vlastnosti bimetalových kompozitních ložisek. Vyvíjejí se například slitiny se zvýšenou odolností proti opotřebení, vyšší únavovou pevností a zlepšenou odolností proti korozi. Tyto inovace pravděpodobně prodlouží životnost ložiska v drsném prostředí, sníží potřebu častých výměn a zlepší celkovou účinnost.
Zejména automobilový a letecký průmysl pravděpodobně zaznamená pokrok v kombinacích lehkých slitin. Mohlo by se například zvýšit používání pokročilých hliníkových slitin, které nabízejí pevnost i nižší hmotnost, díky čemuž jsou ideální pro vysoce výkonná vozidla a letadla.
Použití Advanced Coatings
Dalším slibným trendem je vývoj pokročilých povlaků pro bimetalová kompozitní ložiska. Tyto povlaky mohou zvýšit odolnost proti opotřebení, ochranu proti korozi a kluznost povrchu ložiska, což vede k delší životnosti a lepšímu výkonu. Mohly by být zavedeny nové povlaky, jako je uhlík podobný diamantu (DLC) nebo keramické povlaky, aby se zlepšila schopnost ložiska fungovat při extrémním zatížení a teplotách.
9.2 Konstrukční a výrobní pokroky
S pokrokem výrobních technologií se naskytnou příležitosti ke zlepšení konstrukce a výrobních procesů bimetalových kompozitních ložisek, což povede k účinnějším, cenově výhodnějším a vysoce výkonným produktům.
Optimalizované konstrukce ložisek
Budoucí pokroky ve výpočtovém návrhu a simulačních nástrojích mohou vést k optimalizovaným geometriím ložisek, které lépe rozloží zatížení a sníží opotřebení. Pomocí simulačního softwaru mohou výrobci před výrobou otestovat různé konstrukce ložisek, což umožňuje vývoj ložisek, která fungují ještě efektivněji a mají delší životnost.
Například zlepšení texturování povrchu a začlenění vícevrstvých vzorů by mohlo pomoci dosáhnout lepšího zachování mazání a ještě více snížit tření. Navíc by se mohly stát běžnější konstrukce, které umožňují samomazání nebo obsahují drážky pro účinnější distribuci maziva.
Vylepšené výrobní procesy
Budoucnost výroby bimetalových kompozitních ložisek bude pravděpodobně těžit také z pokroku v aditivní výrobě (3D tisk) a přesném lití. Tyto technologie by mohly umožnit vytvoření složitějších konstrukcí ložisek s přesnějšími tolerancemi, což v konečném důsledku zlepší výkon a sníží plýtvání materiálem.
Kromě toho, jak se automatizace a robotika neustále zlepšují, může se zvýšit efektivita výroby ložisek, což povede ke snížení nákladů a kratším dodacím lhůtám. Tato vylepšení by mohla učinit vysoce výkonná ložiska dostupnějšími a přístupnými pro širší škálu průmyslových odvětví.
Případové studie
10.1 Případová studie 1: Automobilová aplikace
Podrobný příklad bimetalových ložisek v motoru
Bimetalová kompozitní ložiska se běžně používají v automobilových motorech kvůli jejich schopnosti odolávat vysokému zatížení a snižovat tření. V této případové studii prozkoumáme roli bimetalových kompozitních ložisek v klikovém hřídeli a ojnici spalovacího motoru.
Pozadí
Klikový hřídel a ojnice jsou dvě kritické součásti hnacího ústrojí motoru. Při provozu motoru jsou vystaveny vysokému mechanickému namáhání, přičemž klikový hřídel podstupuje cyklické zatížení od pístů a ojnice přenáší tyto síly na klikový hřídel. Ložiska použitá v těchto součástech proto musí být schopna odolat extrémním silám a zároveň minimalizovat tření a opotřebení.
Výzvy
Primární výzvou pro tato ložiska je zvládnutí intenzivního tlaku a tření během provozu motoru. Tradiční ložiska se často rychle opotřebovávají, zejména při vysokých otáčkách a teplotách typických pro prostředí motoru. To může mít za následek nákladnou údržbu a snížení výkonu motoru.
Řešení
Bimetalová kompozitní ložiska, zejména bronzová ložiska s ocelovou opěrou, nabízejí pro tyto vysoce namáhané součásti potřebnou pevnost a odolnost. Ocelová podložka poskytuje potřebnou strukturální podporu, zatímco bronzová nosná vrstva zajišťuje vynikající odolnost proti opotřebení a snížení tření. Tato kombinace výrazně prodlužuje životnost ložisek, snižuje riziko selhání a zlepšuje celkový výkon motoru.
Výsledky
Použití bimetalových kompozitních ložisek v klikovém hřídeli a ojnici vedlo ke zlepšení účinnosti motoru, snížení spotřeby paliva a prodloužení celkové životnosti motoru. Schopnost ložisek snižovat tření také vedla k hladšímu chodu motoru, což má za následek menší tvorbu tepla a tišší jízdu vozidla.
10.2 Případová studie 2: Průmyslová aplikace
Podrobný příklad bimetalových ložisek v těžkých strojích
Těžké stroje používané ve stavebnictví a těžbě pracují v některých z nejnáročnějších prostředí. Tyto stroje jsou vystaveny extrémnímu zatížení, nečistotám, prachu a vysokým úrovním vibrací. V takto náročných podmínkách je výkon a životnost ložisek zásadní pro zachování funkčnosti stroje a minimalizaci prostojů.
Pozadí
V důlních aplikacích se velká rýpadla používají k kopání a přemisťování zeminy v povrchových dolech. Součástí výbavy je otočná lopata a výložník, které jsou neseny odolnými ložisky. Tato ložiska jsou vystavena vysokému radiálnímu a axiálnímu zatížení a také nečistotám, prachu a vlhkosti, což může urychlit opotřebení a vést k častému selhání ložisek.
Výzvy
Drsné provozní prostředí v kombinaci s neustálým pohybem a velkým zatížením představuje významnou výzvu pro ložiskové materiály. V této aplikaci musí ložiska nejen zvládat extrémní tlaky, ale také odolávat znečištění nečistotami a vodou, což může vést ke korozi a korozi, pokud nejsou správně chráněna.
Řešení
Pro tuto aplikaci byla vybrána bronzová ložiska s ocelovým podkladem kvůli jejich vynikající odolnosti proti opotřebení a schopnosti zvládnout vysoké radiální zatížení. Bronzová vrstva navíc nabízí dobrou odolnost proti korozi, která je nezbytná pro ochranu ložisek před živly v důlním prostředí. Pro další zvýšení výkonu byly do konstrukce ložiska začleněny mazací drážky, které zajišťují nepřetržitý přísun maziva i v prašných a vysokotlakých podmínkách.
Výsledky
Použití bimetalových kompozitních ložisek v tomto důlním stroji vedlo ke snížení prostojů a nákladů na údržbu. Ložiska byla schopna odolat velkému zatížení a extrémním podmínkám s výrazně menším opotřebením než tradiční ložiska. Mazací drážky zajišťovaly hladký chod ložisek i v přítomnosti nečistot a vlhkosti a prodlužovaly tak jejich životnost.
Závěr
11.1 Shrnutí klíčových bodů
Bimetalová kompozitní ložiska nabízejí výkonné řešení pro vysoce výkonné aplikace v různých průmyslových odvětvích. Spojením pevnosti oceli s odolností proti opotřebení a mazacími vlastnostmi měkčích kovů, jako je bronz nebo hliník, poskytují tato ložiska vynikající trvanlivost, vysokou nosnost a odolnost proti únavě. Některé z klíčových výhod bimetalových kompozitních ložisek zahrnují:
Vysoká nosnost : Ocelová podložka poskytuje pevnost potřebnou k podpoře těžkých nákladů, zatímco nosná vrstva zvládá tření a odolnost proti opotřebení.
Odolnost proti opotřebení : Složení materiálu ložiska, často bronz nebo hliník, nabízí vynikající odolnost proti opotřebení, a to i v náročných prostředích.
Odolnost proti korozi : Bimetalová kompozitní ložiska jsou často navržena z materiálů, které odolávají korozi, takže jsou ideální pro použití v prostředích, kde je problémem vystavení vlhkosti nebo chemikáliím.
Síla únavy : Tato ložiska jsou navržena tak, aby bezporuchově zvládla opakované zatěžování, díky čemuž jsou vhodná pro náročné, dlouhodobé použití.
Bimetalová kompozitní ložiska jsou široce používána v automobilovém, průmyslovém a leteckém průmyslu, což přispívá k dlouhé životnosti a účinnosti strojů a vozidel.
11.2 Závěrečné myšlenky
Při výběru ložiska pro konkrétní aplikaci je nezbytné vzít v úvahu faktory prostředí, požadavky na zatížení a požadovanou životnost součásti. Bimetalová kompozitní ložiska nabízejí rovnováhu mezi pevností, trvanlivostí a odolností proti opotřebení, díky čemuž jsou solidní volbou pro širokou škálu průmyslových odvětví. Je však důležité mít na paměti potenciál koroze v určitých prostředích a složitost jejich výrobních procesů.
Vzhledem k tomu, že průmyslová odvětví se neustále vyvíjejí, budoucnost bimetalových kompozitních ložisek vypadá slibně, s pokroky v materiálech, povlakech a výrobních procesech vedoucích k efektivnějším, cenově výhodnějším a vysoce výkonným produktům. Pokračující vývoj nových slitin a integrace pokročilých výrobních technik pravděpodobně dále posílí schopnosti bimetalových kompozitních ložisek, což je učiní ještě vhodnějšími pro různé náročné aplikace.
Závěrem lze říci, že výběr správného bimetalového kompozitního ložiska pro vaši aplikaci vyžaduje důkladné pochopení provozních podmínek a vlastností materiálu. Při správné instalaci, údržbě a mazání mohou bimetalová kompozitní ložiska nabídnout prodlouženou životnost a spolehlivý výkon, což snižuje potřebu častých výměn a minimalizuje prostoje.
