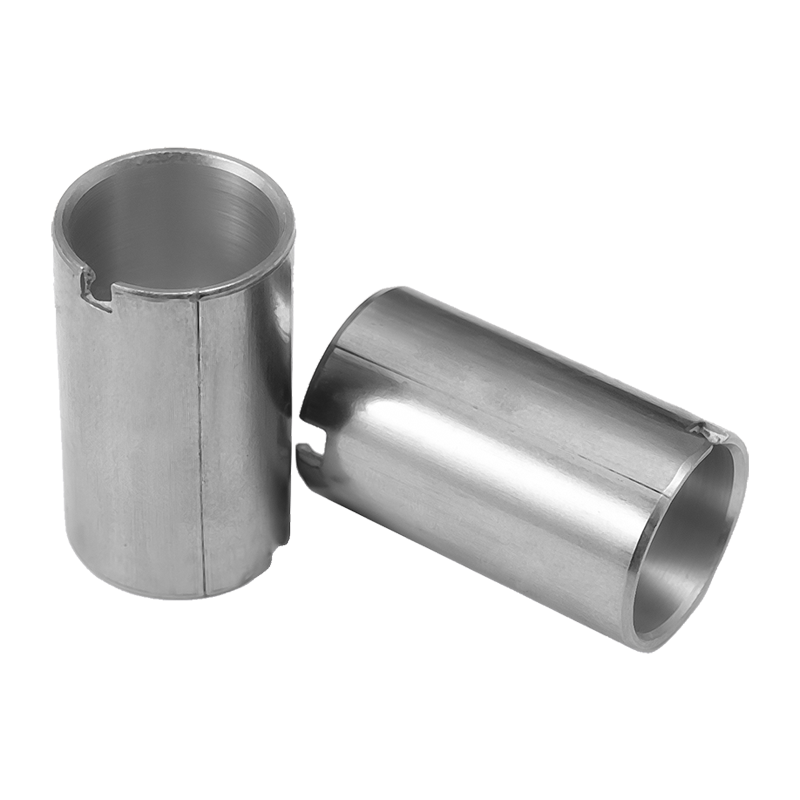

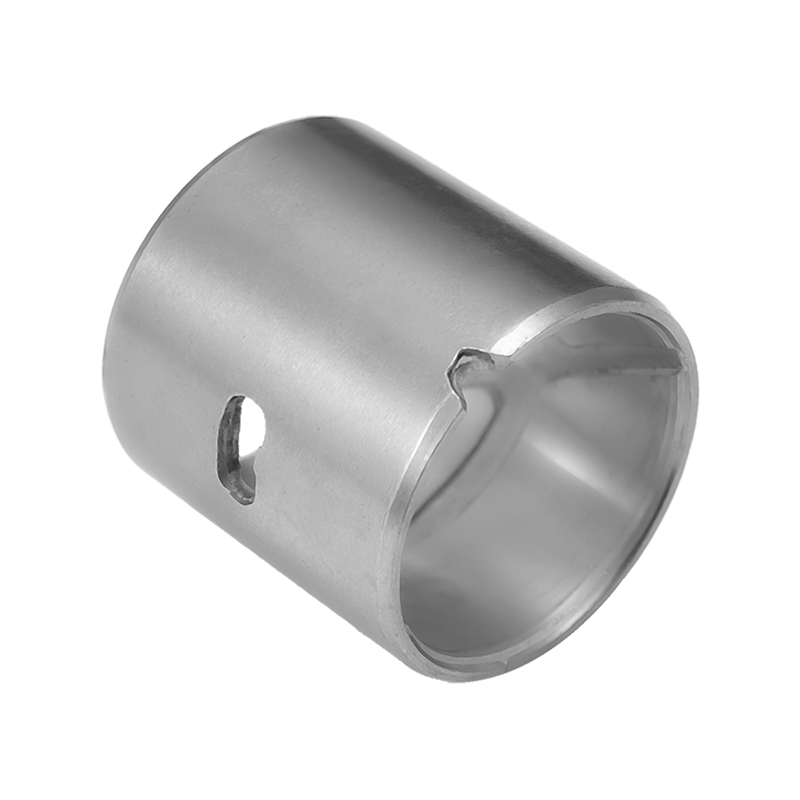

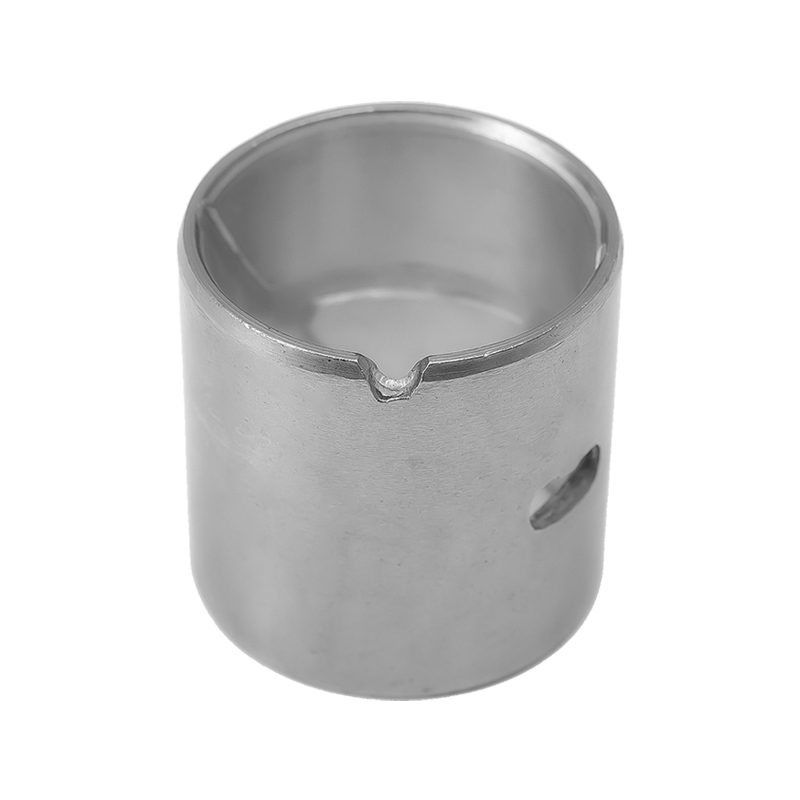

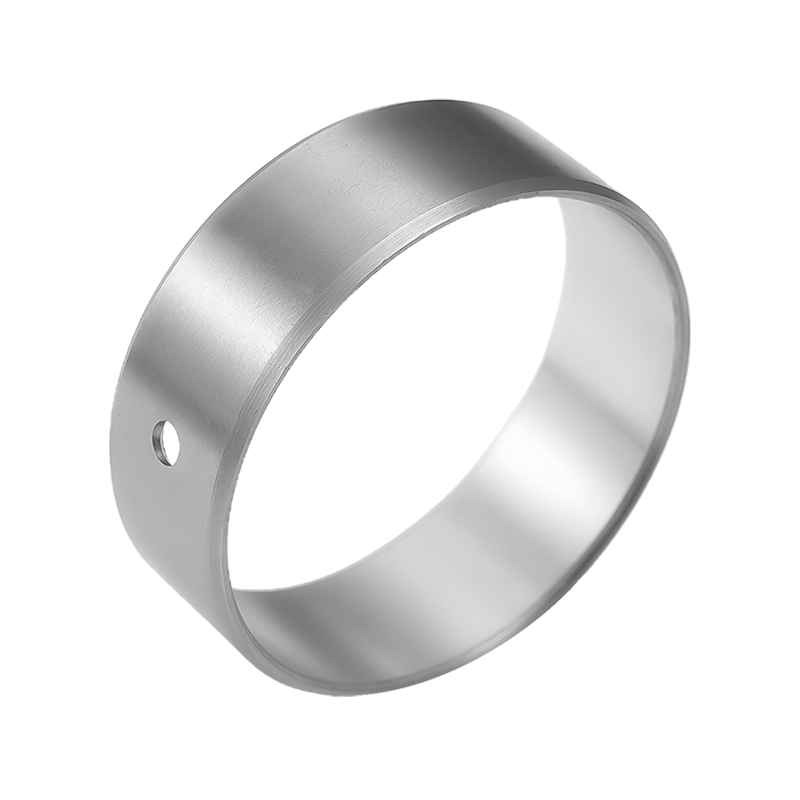

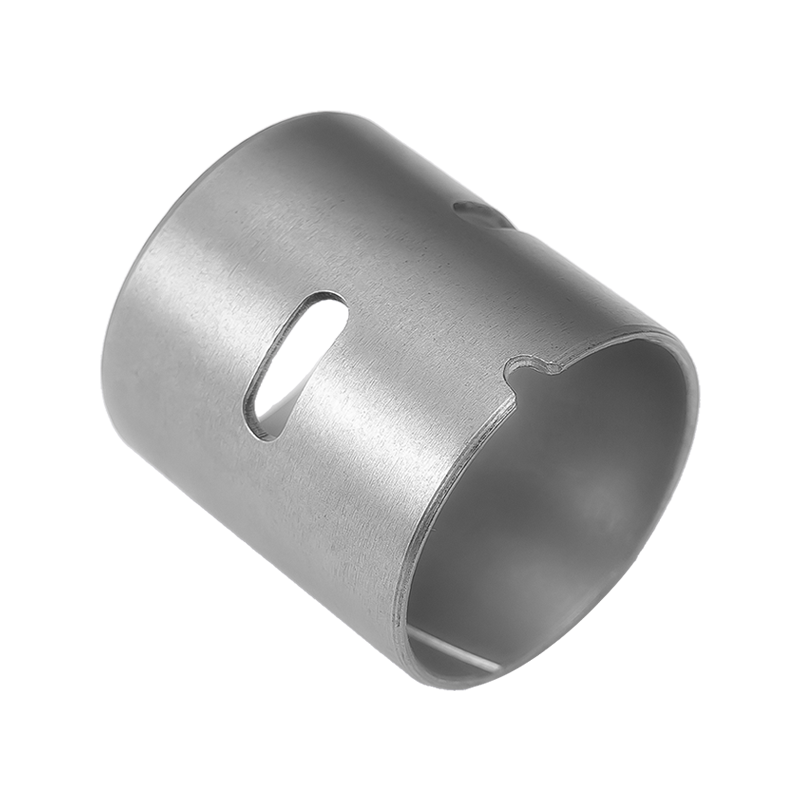

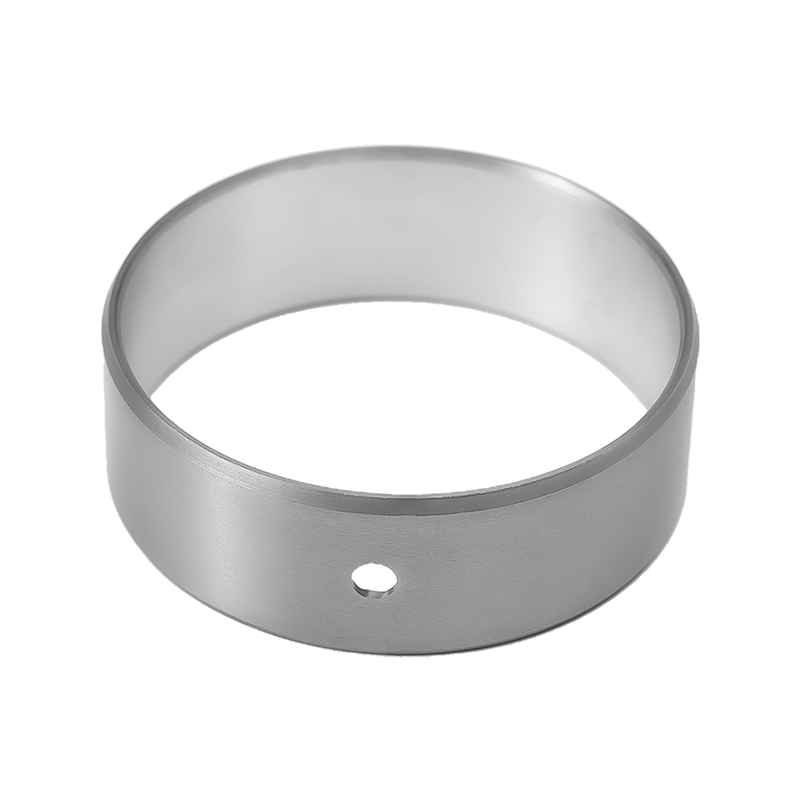

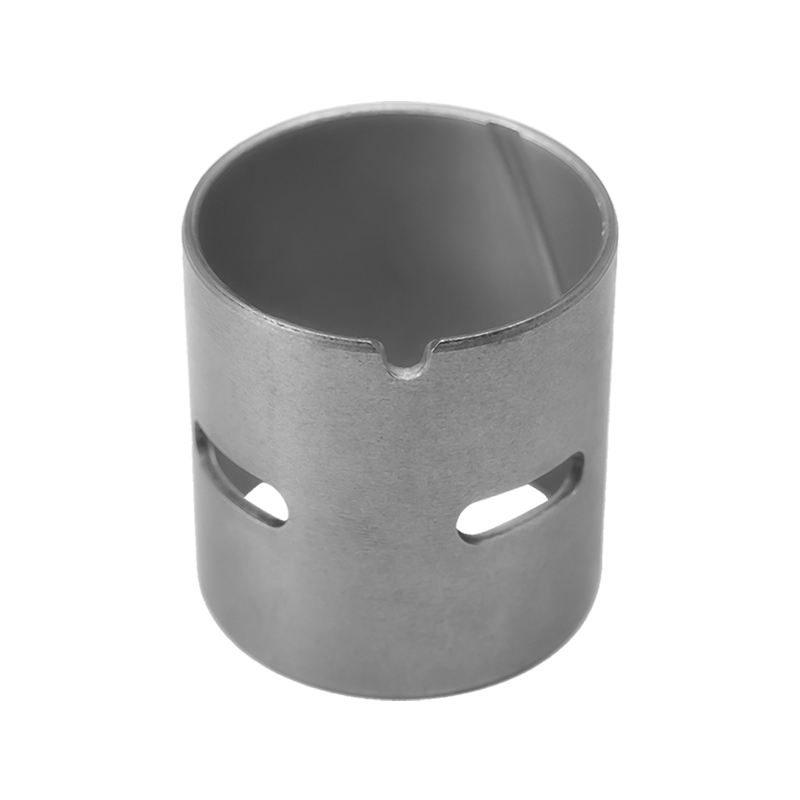

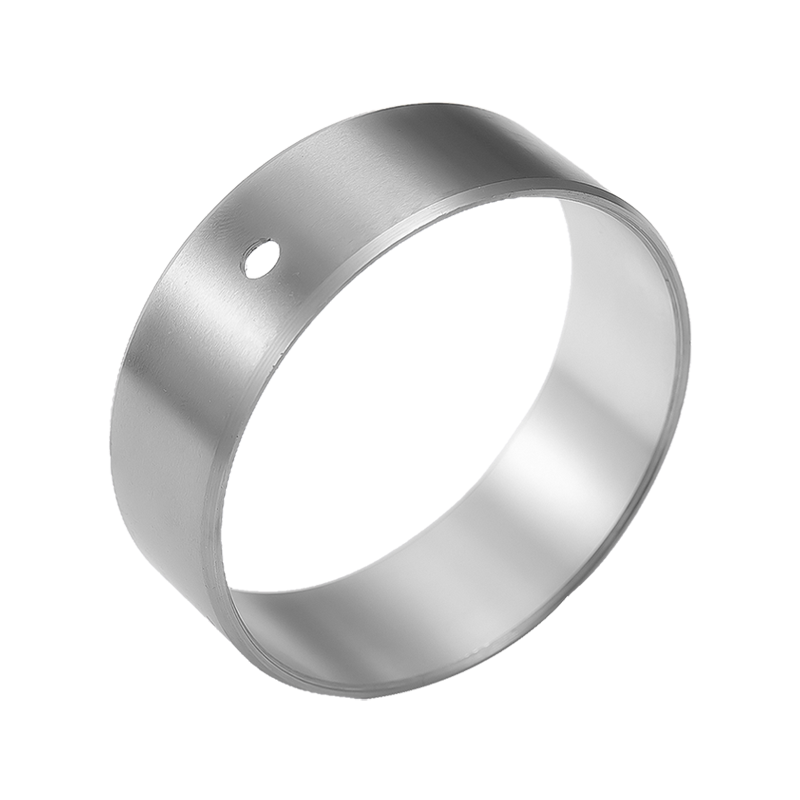

HZ20 Hliníkové porézní slinuté měděné ložisko s vysokým obsahem cínu

Porézní sintrované měděné ložisko HZ20 s vysokým obsahem cínu je navrženo tak, aby poskytovalo spolehlivý výkon v motorech a mechanických systémech se středním až nízkým zatížením. Díky kombinaci odolnosti proti olejové korozi, střední únavové pevnosti a vynikající přizpůsobivosti toto ložisko eliminuje potřebu povrchového galvanického pokovování při zachování silných vlastností proti zadření a zabudovatelnosti. Jeho porézní slinutá měděná struktura, naplněná hliníkovou slitinou s vysokým obsahem cínu (AISn20Cu1), zajišťuje optimální zachování mazání a odolnost proti opotřebení při nepřetržitém provozu.

Klíčové vlastnosti
Struktura materiálu:
Hliníková vrstva s vysokým obsahem cínu (AISn20Cu1): 0,2–0,5 mm silná, poskytuje nízké tření, zalévací schopnost a odolnost proti korozi.
Porézní slinutá měděná základna: Zlepšuje distribuci oleje, odvod tepla a nosnost až 50 MPa.
Podklad z nízkouhlíkové oceli: Poskytuje mechanickou pevnost, tepelnou vodivost a strukturální stabilitu.
Výhody designu:
Přesně opracovaný vnější průměr pro přesné lícování; vnitřní otvor může být po instalaci přepracován pro přizpůsobené aplikace.
Eliminuje potřebu dalších antifrikčních povlaků a snižuje složitost výroby.
V souladu se směrnicí EU o vozidlech s ukončenou životností 2000/53/EC pro udržitelnost životního prostředí.

Funkce aplikace

HZ20 hraniční mazací pouzdro je založeno na kompozitním materiálu se 3 pevně spojenými vrstvami: ocel jako podklad, proložený bronzový sférický prášek jako mezivrstva a modifikovaný POM jako vrstva obložení. Má olejovou kapsu pro mazání olejem. Dobře se hodí pro pomalou rychlost. Vysoká zátěž při normální teplotě. Při výměně normálních bronzových pouzder může ušetřit náklady a prodloužit životnost. Může snížit frekvenci přidávání oleje. zjednodušit proces výměny při použití na válcovací stolici. Je široce používán v podvozcích automobilů, kovacích strojů, hutnických strojů a důlních strojů, stavebních strojů, vodní energie, válcovny atd.

Zákon o nošení

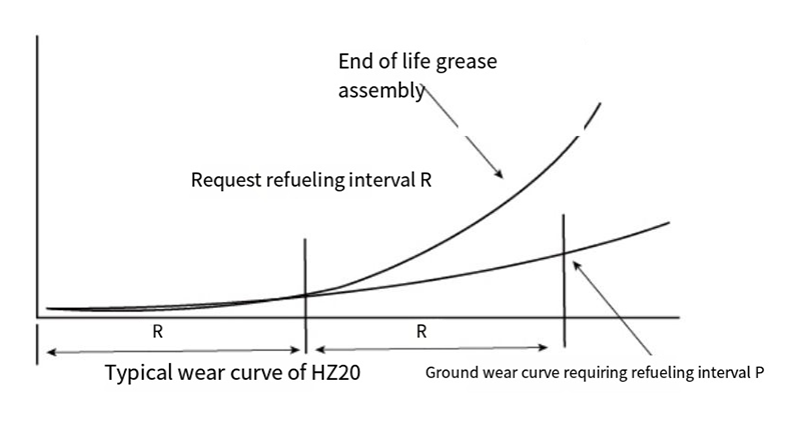

Materiál HZ20 se řídí speciálním pravidlem opotřebení, jak je znázorněno na obr. 4, ve fázi R může při nanášení mazivem a následné instalaci dojít k nepatrnému otěru. Ale až po R fázi. mezní mazací stav zmizí a opotřebení bude přehnané. Pokud doplníte olej. výrobek může být drasticky držen nepozoruhodným opotřebením a jeho životnost se také výrazně prodlouží. Výhodou materiálu HZ20 je proto přidání oleje s příměsí
interval R, který je výrazně delší než u R jiných kovových materiálů. Je přibližně pětkrát delší.

Když je pouzdro HZ20 instalováno s aplikací maziva, jako je mazivo na bázi lithia nebo silikonu. Jeho životnost se liší od hodnoty PV za provozních podmínek. například. když je hodnota PV přibližně 2,5 MPam/s. jeho životnost bude asi 200 hodin; při hodnotě PV 0,1Mpa-m/s může být jeho životnost i nad 10,0oohr (podrobnosti viz tabulka) Cyklus R údržby mazání pouzdra HZ20 je zhruba v polovině jeho životnosti. Například, když PV=25 Mpam/s. je nutné mazat olejem každých 100 hodin.

Struktura materiálu

1. POM s vývodem 0,3-0,5 mm,
2. Porézní bronzový sintr,
3. Ocelová podložka
4. Pomědění

Poznámka: Pro produkty řady Hz20 jsou vhodné různé materiály podle různých pracovních podmínek, jako je bronzový podklad, podklad z nerezové oceli a bezolovnatý materiál. Hz20 je ekologický bezolovnatý produkt a jeho barva je oranžová.

Technické datum

výkonnostní index	Data
Max.zatížení	70 N/mm²
PV limit	22N/mm²-m/s
Temp.limit	-40C~ 130℃
Koeficient tření	0,05~0,25μ
Omezení rychlosti	2,5 m/s

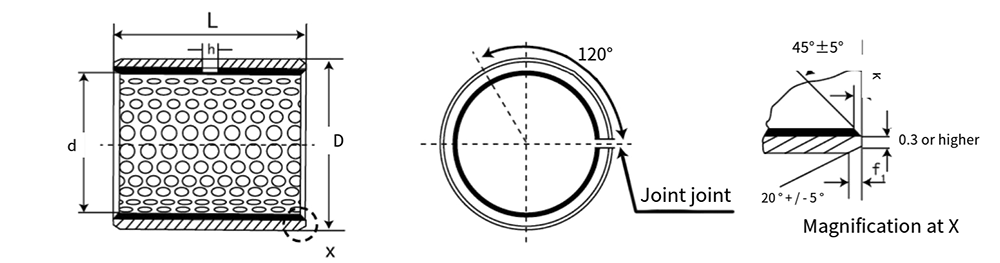

d	D	Průměr hřídele f7	Bydlení H7	Tloušťka stěny		Vrt oleje h	f1	f2	L ⁰ _-0,40
d	D	Průměr hřídele f7	Bydlení H7	Min.	Max.	Vrt oleje h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Průměr hřídele f 7	Bydlení H 7	Tloušťka stěny		Vrt oleje h	f1	f2	L ⁰ _-0,40
d	D	Průměr hřídele f 7	Bydlení H 7	Min.	Max.	Vrt oleje h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
