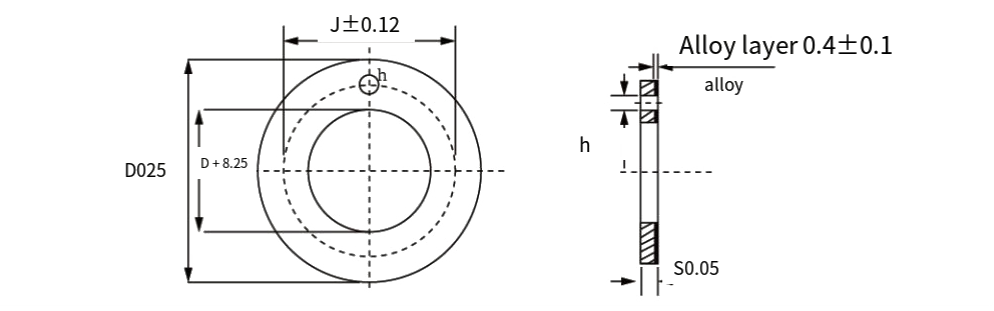

| Φd 2 0.25 | ΦD 0 -0,25 | S t 0 -0,25 | ΦJ±0,12 | Φh 0.1 0.4 |
| 12 | 24 | 1.5 | 18 | 1.5 |
| 14 | 26 | 20 | 2 | |
| 16 | 30 | 22 | ||
| 18 | 32 | 25 | ||
| 20 | 36 | 28 | 3 | |
| 22 | 38 | 30 | ||
| 24 | 42 | 33 | ||
| 26 | 44 | 35 | ||
| 28 | 48 | 38 | 4 | |
| 32 | 54 | 43 | ||
| 38 | 62 | 50 | ||
| 42 | 66 | 54 | ||
| 48 | 74 | 2 | 61 | |
| 52 | 78 | 65 |
Návrh olejového vtisku
Aby bylo možné plně namazat pouzdro při výkonu, doporučuje se velikost inbricačního otvoru následující.
Mazací otvor by měl být mimo tupý spoj a nakládací plochu a měl by být navržen tak, aby umožňoval snadné plnění oleje.
| O.D. | 14~22 | 22~40 | 40~50 | 50~100 | 100~180 |
| mazací otvor (mm) | 3 | 4 | 5 | 6 | 7 |
Tloušťka ložiska ZH
| Nominální Tloušťka | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 |
| Tloušťka Pečení oceli | 0.6 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 4 |
| Tloušťka Bronzová vrstva | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 1.0 |
| Vyrobitelná tloušťka stěny | 1 0.15 0.25 | 1.5 0.15 0.25 | 2 0.15 0.25 | 2.5 0.15 0.25 | 3 0.15 0.25 | 3.5 0.15 0.25 | 4 0.15 0.25 | 5 0.15 0.25 |
| Vyrobené stěny Tloušťka | 1 -0,25 | 1.5 -0,03 | 2 -0,035 | 2.5 -0,04 | 3 -0,04 | 3.5 -0,05 | 4 -0,055 | 5 -0,06 $ $ |
